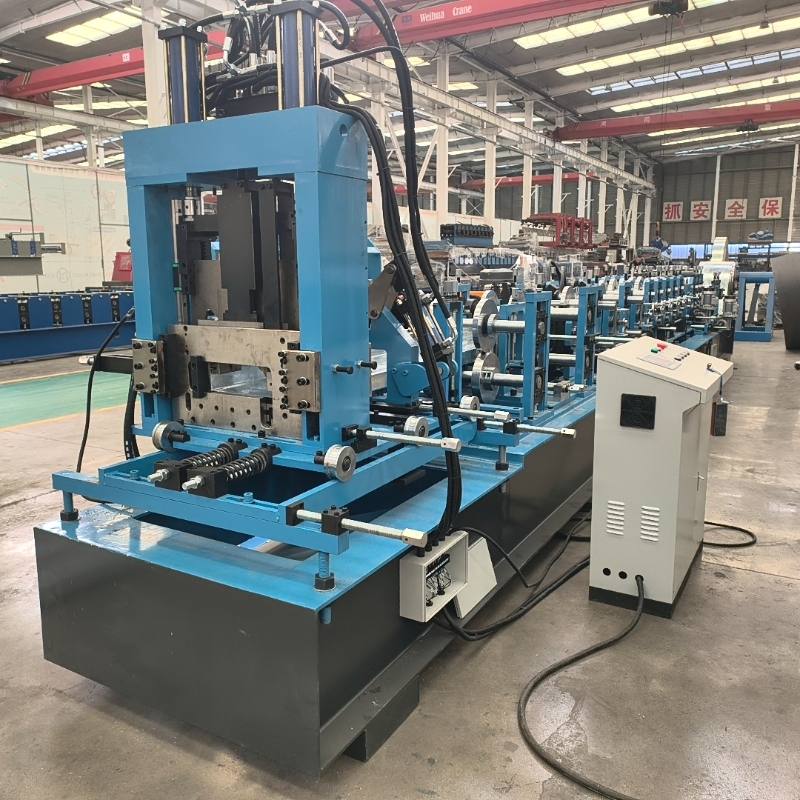

Mașină cu pane CZ

Descriere produs

Când implică producția de oțel în volum mare,Parfueste marca de bază pentruMașină de format rulouri CZcu Electric Mold Change, oferind un amestec perfect de viteză și integritate structurală. În peisajul modern al construcțiilor, timpul este moneda supremă. Ajustările manuale tradiționale pentru producția de pane C și Z nu mai sunt viabile pentru întreprinderile competitive. Aici suntem avansatiMașină de format rulouri CZcu schimbarea electrică a matriței, transformând ore de timp de configurare în doar câteva secunde de precizie automată.

Specificatii produsului:

Materiale aplicabile: Q235 bandă de oțel laminată la cald sau bandă de oțel galvanizat laminată la cald (1,5-3,0 mm)

Parametri de performanță

Material rola:

1.Role principale: Oțel pentru rulmenți GCr15

Role laterale auxiliare: Oțel Cr12

Tehnologia de procesare:Forjare Călire + Strunjire brută + Tratament de călire (HRC58-60) + Strunjire de finisare CNC, urmată de lustruire și cromare dură

2.Arborele principal:

Material:Arborele de antrenare a motorului: oțel 40Cr; Alte arbori cu role: oțel 45#

Tehnologia de procesare:Tratament de călire și revenire (HB210-230) + strunjire brută + șlefuire cilindrică + lustruire suprafețe și cromare dură

Mașină principală de formare

Hrănire: Arborele de ghidare + Roata de ghidare

Nivelare:3 role superioare + 4 role inferioare + alimentare în două trepte

Material:45# Oțel

Tehnologia de procesare:Strunjire brută + Tratament termic de înaltă frecvență (HRC50-55) + Slefuire cilindrică de finisare + Lustruire a suprafețelor și cromare dură

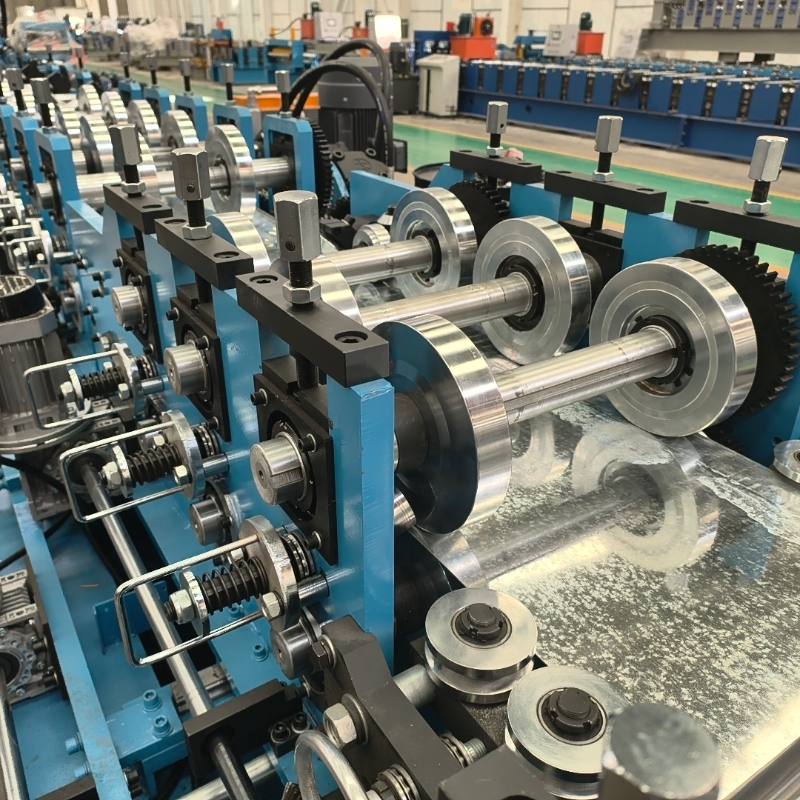

Formare principală:18 stații de formare

Echipat cu 13 seturi de module interschimbabile CZ. Comutarea poate fi finalizată prin rotirea la 180 de grade, iar dimensiunea specificației poate fi ajustată prin butoane electrice.

Presarea coastelor:Costă dreaptă în linie

Îndreptare:Îndreptare pe două axe cu 10 role CZ + îndreptare pe două axe cu 4 role, însumând două unități de îndreptare

Hrănire:Echipat cu transmisie, antrenat de angrenajele arborelui superior și inferior

lovire:Perforarea cu o singură gaură și cu două orificii după formare

Opțional cu găuri rotunde (Φ14mm, Φ16mm) și găuri ovale (28×16mm, 28×14mm)

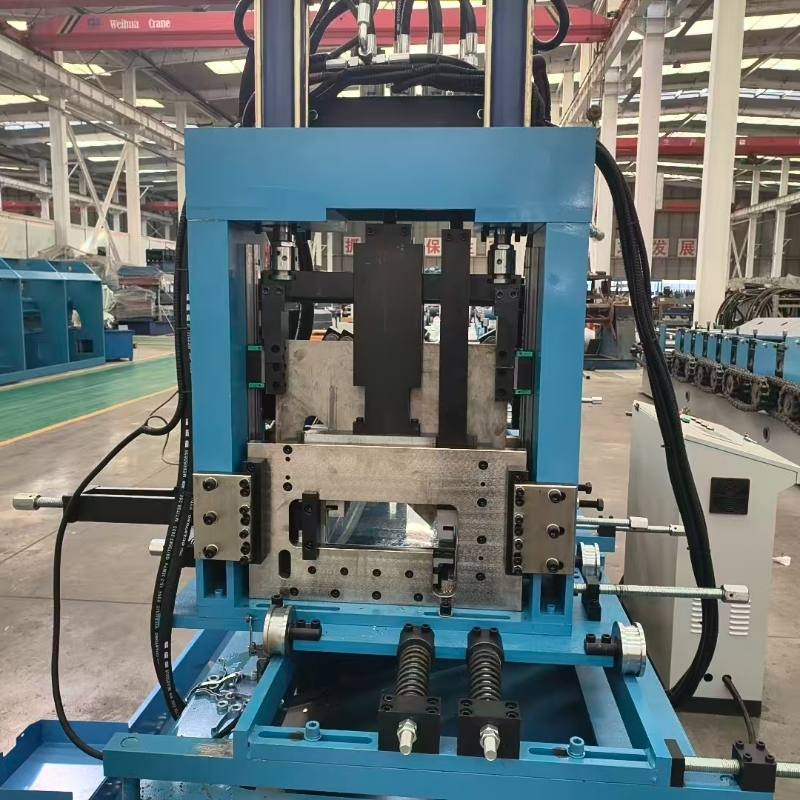

Forfecare:Sistem de forfecare fără trepte după formare, nu este necesară schimbarea sculei pentru forfecare, schimbare manuală a matriței

Material tăietor:Oțel Cr12

Sistem de control

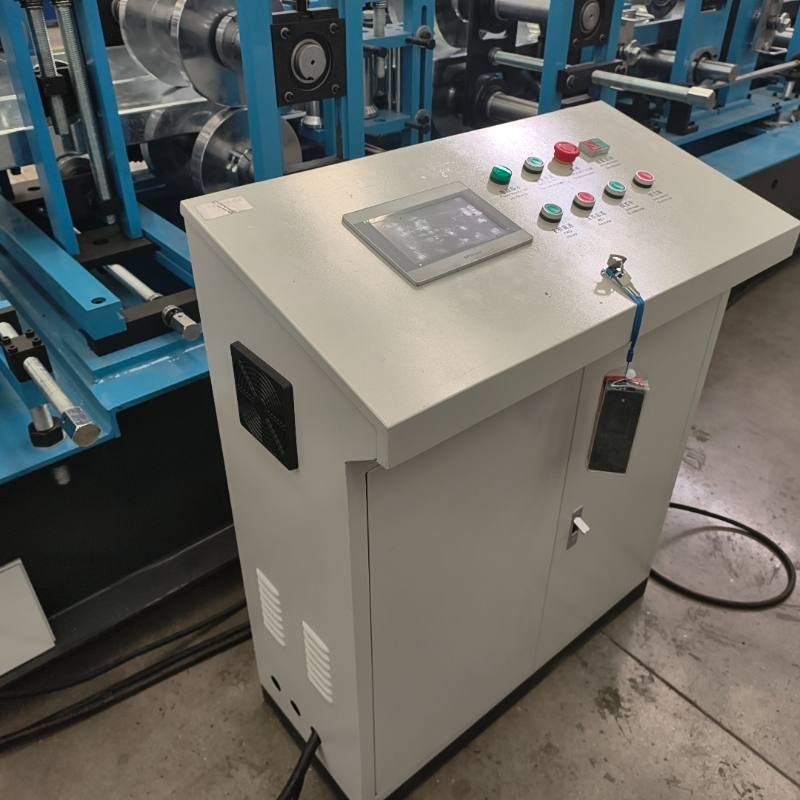

Cabinet de control principal:1 unitate (priză de aviație)
Metoda de schimbare a mucegaiului:Schimbarea matriței electrice (trei motoare de schimbare a matriței: 0,75KW×3)
Cutie de distribuție pentru schimbarea mucegaiului:1 unitate (instalată în mijlocul cadrului)
Controler extern:1 unitate (facilitează controlul progresiv al mișcării înainte și înapoi în timpul producției și punerii în funcțiune)

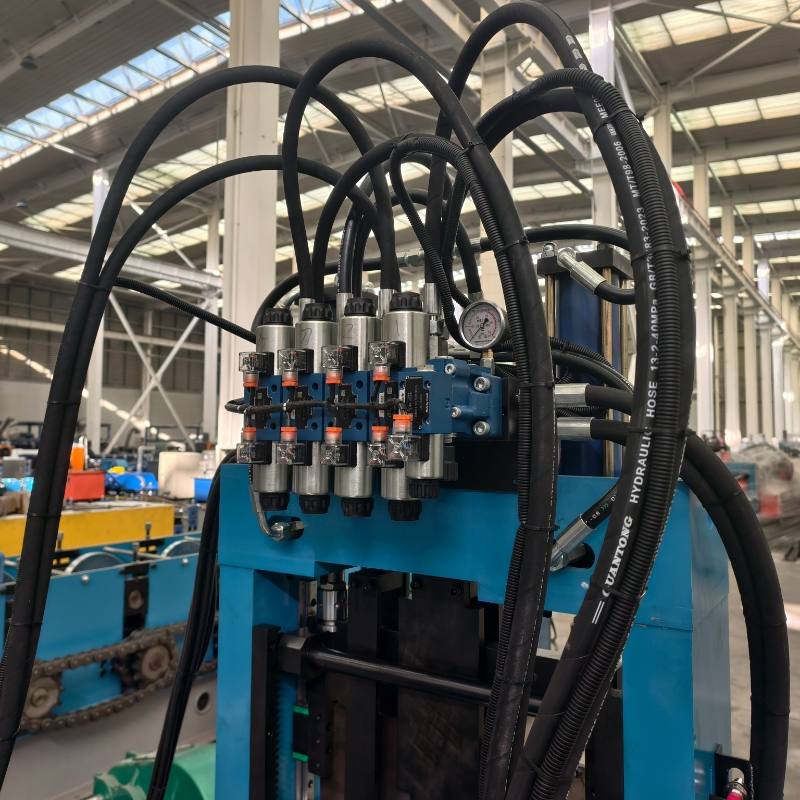

Sistem hidraulic

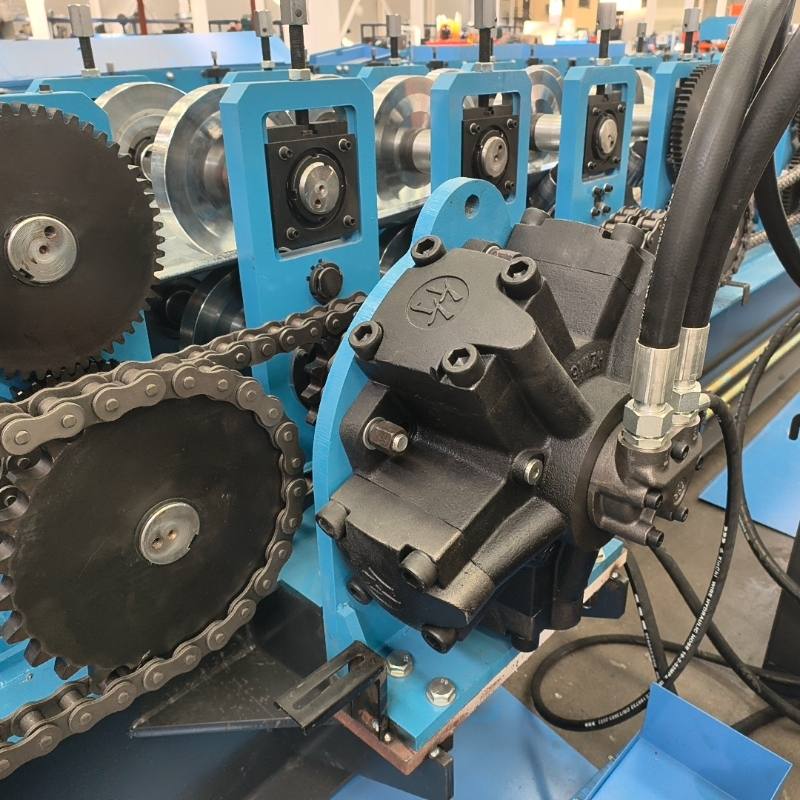

Motor hidraulic:Tipul de bielă extern cu piston cu cinci stele (Ningbo Hanzhu)
Statie hidraulica:
Puterea stației hidraulice:22 kW
Capacitate rezervor de ulei:500L IV. Capacitate de încărcare a derulării: 5T
Metoda de strângere:Strângere spre exterior cu manivelă, cu patru brațe
Frână:Prindere dublă axului

Masa suport material

• Lungimea materialului suport:3m, 2 unitati
• Metoda de sprijin:Cadru sudat prin oțel canal și oțel colț, cu role instalate la suprafață

De ce să alegeți sistemul electric de schimbare a matriței Parfu?

Avantajul principal al sistemului Parfu constă în integrarea sa inteligentă. Spre deosebire de mașinile tradiționale care necesită dezasamblarea manuală a rolelor, mașina noastră de formare a rulourilor CZ cu schimbare electrică a matriței utilizează un sistem de motor controlat de PLC pentru a roti și regla uneltele de formare.

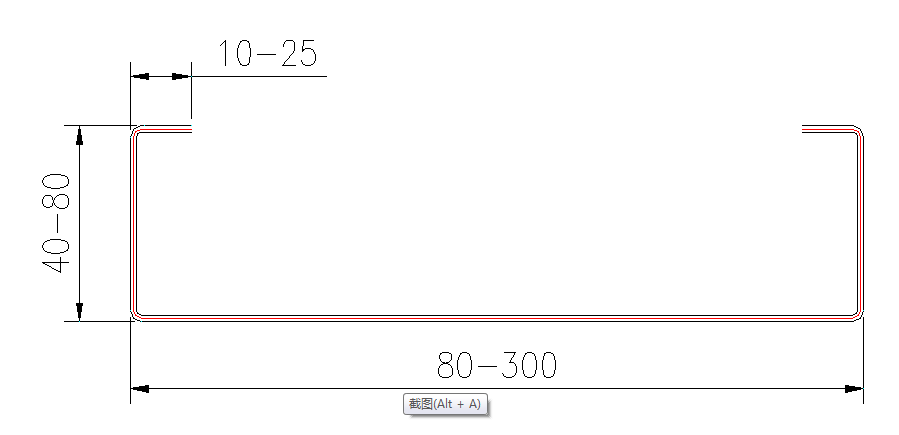

Comutare rapidă: Tranziție între profilele C și Z sau diferite dimensiuni (100 mm până la 300 mm) fără a ridica o singură cheie.
Precizie de neegalat: Acționarea electrică asigură că fiecare reglare este calibrată la milimetru, reducând risipa de material.
Siguranța operatorului: Prin automatizarea schimbării matriței, minimizați riscul de accidentare la locul de muncă asociat cu ridicarea manuală grea.

Perspectiva industriei: Al nostruMașină de format rulouri CZ PaneSunt proiectate pentru a manipula oțel galvanizat de înaltă rezistență la tracțiune, asigurându-se că producția dvs. îndeplinește standardele internaționale de construcție de fiecare dată.
