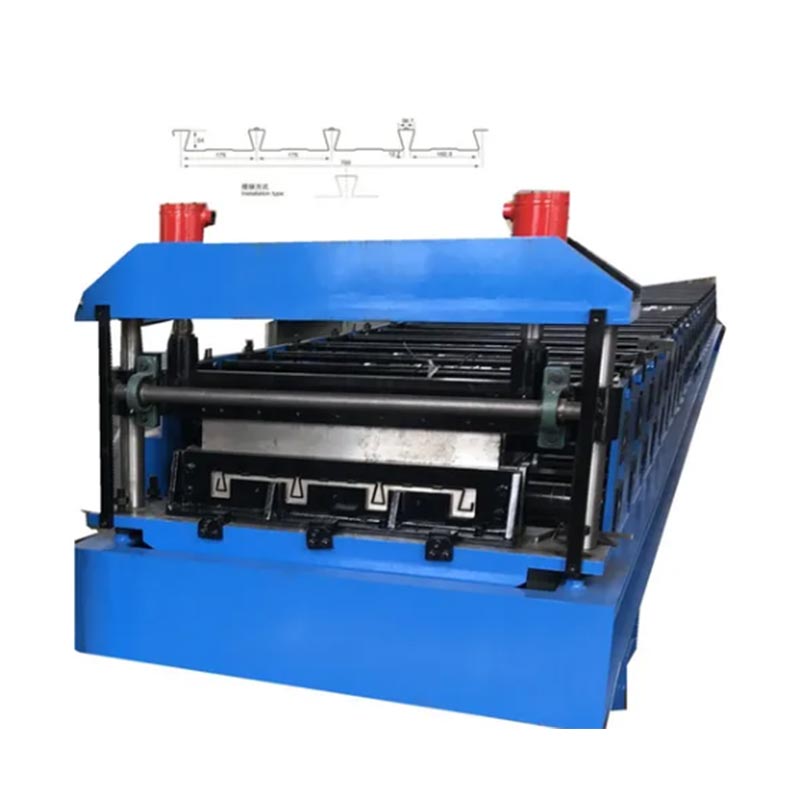

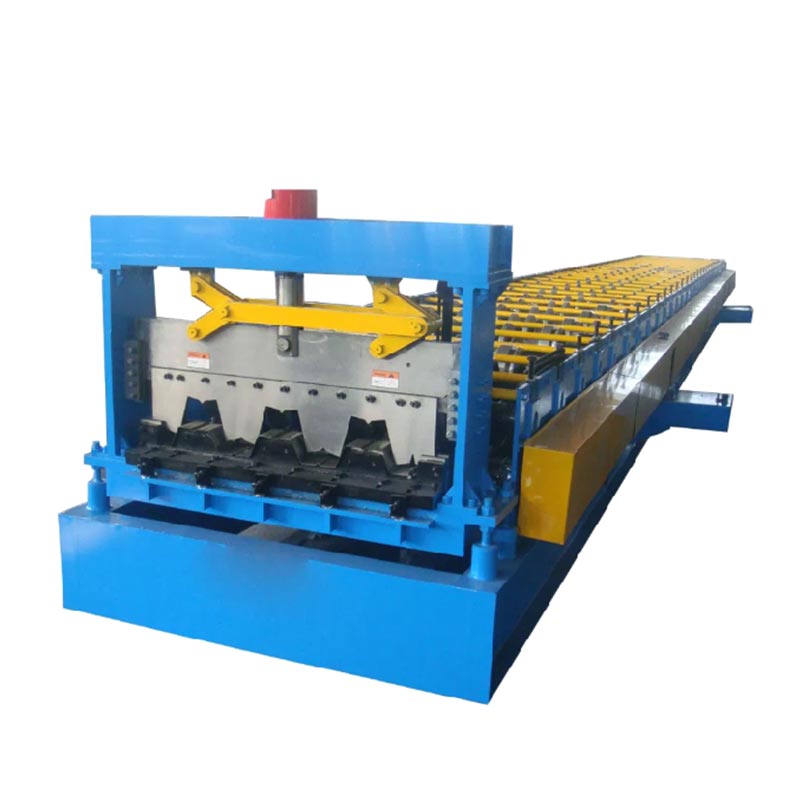

Mașină pentru podea cu coadă de rândunică

Beneficii de design

Această podea de tip fermă are o secțiune transversală specială. Designul crește rigiditatea structurală și capacitatea de încărcare. Designul permite deschideri mai lungi și adâncimi mai mici ale podelei. De asemenea, oferă performanțe acustice îmbunătățite. Acest sistem de podea este utilizat pe scară largă în proiecte solicitante. Acestea includ arene sportive, teatre, clădiri de birouri și structuri cu mai multe etaje.

Forma sa de picior de pasăre creează o legătură mecanică puternică cu betonul. Această legătură îmbunătățește semnificativ rezistența generală și stabilitatea plăcii de podea. Suprafața superioară plană facilitează turnarea betonului. Ca urmare, costurile de cofraj tradiționale sunt reduse.

Caracteristici și avantaje

Eficiență ridicată și automatizare

Mașina de formare a podelei cu coadă de rândunică folosește un sistem de control PLC cu o interfață cu ecran tactil. Toate procesele - alimentare, formare, perforare și numărare - sunt complet automatizate. Operarea este simplă, iar producția funcționează fără probleme. PLC-ul controlează sistemul în funcție de lungimea și cantitatea prestabilită.

Acest lucru reduce foarte mult cerințele de muncă.

Formarea precisă a profilului

Un proces de formare cu role în mai multe etape asigură precizie ridicată și geometrie consistentă în foile finite. Un sistem hidraulic de tăiere oferă tăieturi precise cu margini curate.

Construcție robustă

Cadrul principal este realizat din oțel sudat. Este supus unui tratament de eliberare a stresului pentru o stabilitate excelentă și o durată lungă de viață. Arborele rolelor folosesc oțel de înaltă rezistență ca material de bază. Acești arbori sunt supuși unui tratament termic pentru o rezistență sporită. De asemenea, sunt finisate cu placare cromată. Acest tratament de suprafață îmbunătățește rezistența la uzură și prelungește durata de viață a acestora.

Putere mare și ieșire

Motorul principal oferă putere complet reglabilă. Angrenajele sau lanțurile asigură o funcționare fără probleme. Linia de producție rulează cu aproximativ 8-20 de metri pe minut. Viteza depinde de grosimea materialului și de complexitatea profilului. Acest lucru face ca mașina să fie ideală pentru producția de volum mare.

Compatibilitatea materialelor

Mașina poate prelucra diferite materiale bobine. Acestea includ oțel galvanizat, oțel acoperit cu culoare și oțel inoxidabil. Grosimea tipică a materialului variază de la 0,8 la 1,5 mm.

Performanță structurală

Designul plăcii în coadă de rândunică creează o legătură compozită cu betonul. Acest lucru îmbunătățește rezistența și rigiditatea plăcii de podea. Forma permite, de asemenea, să fie folosit mai mult beton. Acest lucru îmbunătățește proprietățile de izolare fonică și fonică.

Componentele principale

Deschizător de bobine: Această unitate îndreaptă și desfășoară bobina de oțel.

Dispozitiv de nivelare și ghidare: Menține materialul plat înainte de secțiunea de formare.

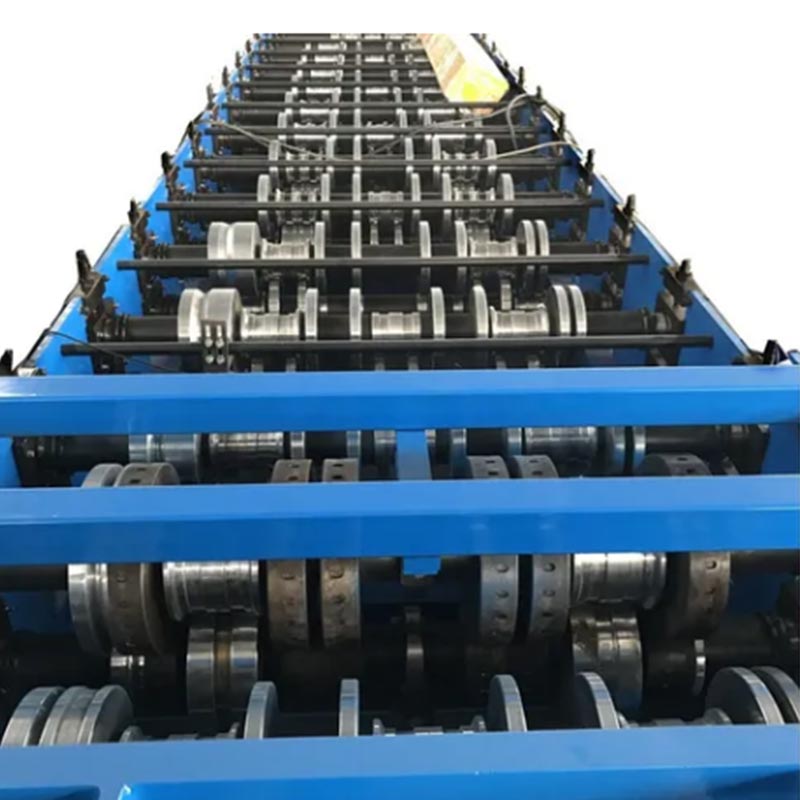

Unitate de formare și role: Seturile multiple de role realizează formarea progresivă la rece.

Dispozitiv de tăiere hidraulic: Tăie profilul precis la lungimi prestabilite.

Masa de iesire/Dispozitiv de depozitare: Acest dispozitiv transporta si depoziteaza produsele finite.

Exemplu de specificații tehnice

Grosimea materialului variază de la 0,8 la 1,5 mm.

Viteza de formare este de aproximativ 8-20 de metri pe minut.

Sistemul de control include un PLC cu un ecran tactil.

Puterea motorului principal este de obicei de 11 kW × 2 sau mai mare, în funcție de model.

Lățimea materialului este de obicei 1000–1250 mm, dar poate fi personalizată.

Materialul rolei este fabricat din oțel aliat de înaltă rezistență și este cromat.

Aplicații comune

Sisteme de podea cu cadru de oțel în clădiri cu mai multe etaje

Punți de parcare și drumuri de acces

Pardoseli clădiri industriale

Pardoseli pentru facilități sportive și clădiri comerciale

Poduri, platforme grele și alte podele structurale compozite

Rezumat

Mașina de formare a podelei cu coadă de rândunică funcționează cu eficiență și stabilitate ridicate. Este un echipament extrem de automatizat. Această mașină produce foi metalice pentru tablă cu un profil în coadă de rândunică.

Aceste foi de punte oferă beneficii cheie. Acestea oferă rezistență ridicată, instalare rapidă, o bună reducere a zgomotului și o lipire puternică a betonului.

Mașina îndeplinește standarde stricte din industrie. Îndeplinește în mod constant cerințele de calitate pentru pardoseala structurală în proiectele de construcții.

În plus, mașina crește considerabil producția. Rolul său este vital în procesele de producție contemporane. Producătorii se bazează pe acesta pentru a produce structuri moderne din oțel și sisteme de podea compozită.
