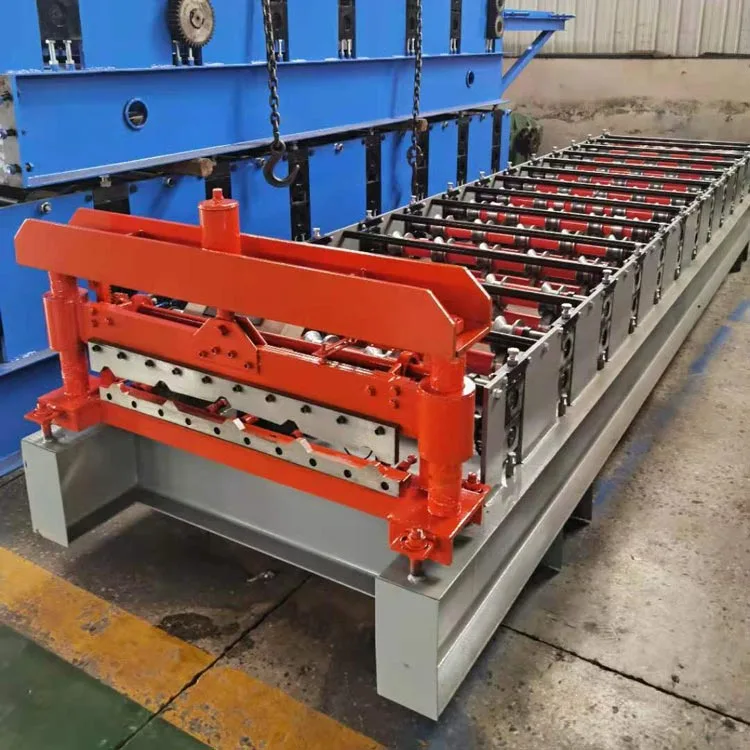

Linie de formare a rulourilor de oțel cu o singură placă

Introducere de produs

Linia de formare a rulourilor de oțel cu o singură placă este proiectată pentru a modela bobine de oțel prevopsite. Le transformă în acoperișuri și panouri de perete personalizate. Ea combină formarea mecanică, controlul electric și tăierea hidraulică. Toate sistemele sunt integrate într-un singur linie de producție compactă. Acest design integrat și compact asigură că fiecare foaie finită îndeplinește dimensiunile precise standard, se mândrește cu o suprafață netedă și oferă un aspect consistent.

Linia de producție este compusă din mai multe părți cheie: un decoiler, ghidaj de alimentare, sistem de rulare, tăiere hidraulică unitate, sistem de control și masă de curgere. Miezul său folosește role de formare de înaltă precizie și o transmisie fiabilă mecanism. Acest sistem garantează o funcționare stabilă, continuă și poate fi ușor ajustat pentru diferite profile fără configurație complexă. Flexibilitatea sa îl face perfect atât pentru proiecte la scară largă, cât și pentru fabricarea la comandă.

Funcții și aplicații

Linia de formare a rulourilor de oțel cu o singură placă este aplicată pe scară largă în mai multe industrii:

În sectorul construcțiilor și construcțiilor, această mașină este utilizată pentru a produce componente esențiale, cum ar fi acoperișurile foi, panouri de placare a peretelui și plăci de tavan. Este, de asemenea, ideal pentru a crea fațade decorative pentru o varietate de structuri, inclusiv fabrici industriale, depozite și clădiri comerciale.

Locuințe rezidențiale: Ideale pentru structuri ușoare din oțel, garaje și case prefabricate.

Proiecte de infrastructură: potrivite pentru aeroporturi, gări, centre expoziționale și acoperișuri de stadion.

Facilități agricole: Se aplică în hambare, șoproane și clădiri frigorifice care necesită panouri.

Care sunt avantajele și caracteristicile acestui produs?

Formare de înaltă precizie

Fiecare rolă și arbore sunt prelucrate CNC cu control strict al toleranței. Rezultatul este o formare precisă și netedă calitatea suprafetei fara zgarieturi.

Structură durabilă

Corpul mașinii este construit din oțel de calitate superioară. Sudurile sale sunt excepțional de puternice, ceea ce în mod eficient previne deformarea. Rolele sunt fabricate din oțel de înaltă rezistență, cum ar fi Cr12 sau GCr15. Ele suferă căldură tratament pentru a asigura durabilitatea pe termen lung.

Operare simplă

Sistemul folosește un control PLC cu un ecran tactil. Operatorii introduc pur și simplu parametrii de tăiere. Mașina atunci se ocupă automat de formare și tăiere, ceea ce reduce foarte mult munca manuală.

Zgomot redus și performanță stabilă

Linia de formare a rulourilor de oțel cu o singură placă folosește o transmisie cu lanț sau cutie de viteze. Acest design asigură netedă mișcarea și reduce vibrațiile. În plus, toți rulmenții și piesele mobile sunt aliniate cu precizie. Acea aliniere menține funcționarea cu zgomot redus în timpul producției.

Sistem hidraulic de tăiere

Dispozitivul hidraulic de tăiere asigură tăieturi curate și precise. Previne orice deformare a marginilor tablei. The lamele sunt fabricate din oțel matriță de înaltă calitate, ceea ce le prelungește semnificativ durata de viață.

Eficiență energetică

Sistemul nostru de acționare optimizat reduce consumul de energie, iar algoritmii avansați reduc funcționarea în gol. Acest lucru salvează direct pe cheltuielile cu energia și întreținerea dvs.

Întreținere ușoară

Structura sa modulară simplifică atât înlocuirea pieselor, cât și ajustările sistemului. În același timp, lubrifiere de rutină iar intretinerea se poate face usor fara demontare.

Parametrii tehnici

Descrierea articolului

Tip material Oțel acoperit cu culoare, oțel galvanizat, placă din aluminiu-zinc
Grosimea materialului 0,3 – 0,8 mm
Lățimea materialului 1000 – 1250 mm (personalizat)
Viteza de formare 10 – 20 m/min
Stații de role 13 – 20 de grupuri (în funcție de profil)
Material role Oțel de calitate superioară (Cr12 / GCr15) cu placare cu crom dur
Diametrul arborelui 70 – 80 mm
Puterea motorului principal 5,5 – 7,5 kW
Putere hidraulică de tăiere 4 kW
Sistem de control PLC cu ecran tactil (Delta / Siemens / Schneider opțional)
Tip de tăiere Post-tăiere hidraulică, control automat al lungimii
Dimensiune (L×L×H) Aprox. 8,5 m × 1,6 m × 1,5 m
Greutate totală Aproximativ 5,5 tone
Tensiune 380 V, 50 Hz, trifazat (disponibil personalizat)

Detalii despre produs

1. Derulator

În sistem este utilizat un decoiler manual sau hidraulic. Ține și derulează tabla de oțel. Acest lucru oferă un stabil alimentează și previne deteriorarea bobinei în timpul funcționării.

2. Sistem de hrănire și ghidare

Echipat cu un dispozitiv de aliniere de precizie pentru a asigura intrarea corectă a materialului în role. Partea reglabila ghidajele previn abaterea foii, imbunatatind precizia de formare.

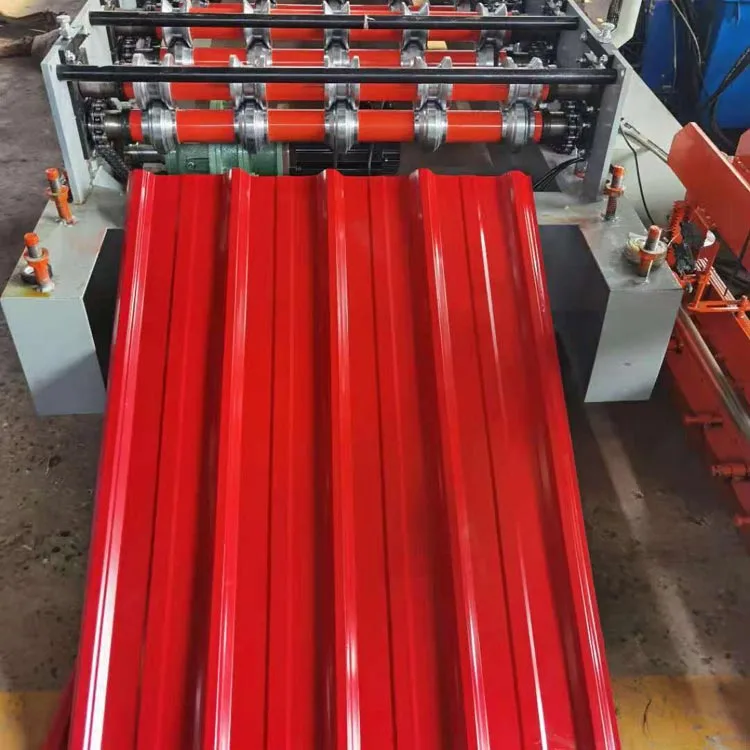

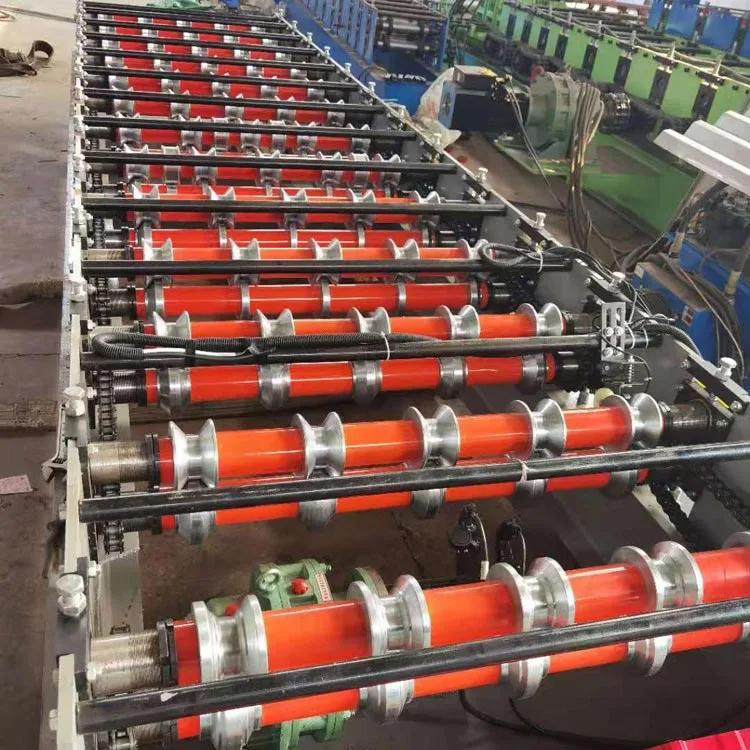

3. Sistem de formare a rulourilor

Inima liniei de formare a rulourilor de oțel cu o singură placă este sistemul său de formare. Acest proces se face pas pas cu pas pentru a crea profilul final. Fiecare stație este perfect aliniată cu următoarea. Mențin o presiune uniformă pe tot parcursul. Acest lucru asigură un produs perfect, lipsit de orice distorsiune.

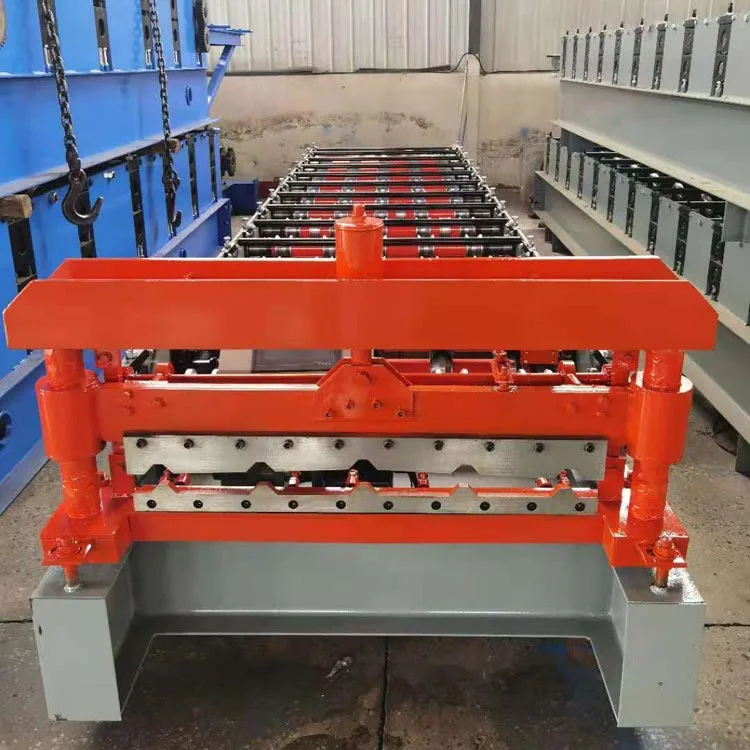

4. Unitate de tăiere hidraulică

După formare, panourile sunt tăiate automat la lungimea prestabilită. Lama hidraulica se misca rapid si exact, asigurând o margine îngrijită. Cadrul de tăiere este fabricat din oțel solid pentru a garanta stabilitatea pe termen lung.

5. Sistem de control

Operatorii folosesc ecranul tactil intuitiv al PLC pentru a seta parametri cheie precum lungimea, cantitatea și întârzierea tăierii.

6. Tabel de ieșire

Panourile finisate alunecă pe masa de rulare, gata pentru ambalare. Suprafața tratată îi protejează de zgârieturi și îndoire.

Performanță și asigurare a calității

Supunem fiecare unitate prin teste riguroase înainte de livrare. În primul rând, fiecare mașină este supusă unei serii de teste, inclusiv inspecții de precizie și verificări hidraulice. Tehnicienii noștri calibrează apoi toate sistemele electrice pentru o performanță stabilă. Ele asigură, de asemenea, că toate piesele mobile sunt bine lubrifiate. Fiecare mașină este certificată pentru a îndeplini standardele internaționale înainte de expediere. De asemenea, putem adapta echipamentul la nevoile dumneavoastră specifice.

Ambalare și livrare

Fiecare mașină este supusă unor teste stricte înainte de expediere. Aceasta include verificarea preciziei formării și sistemul hidraulic inspecții. Toate sistemele electrice și de control sunt calibrate. Acest lucru asigură o funcționare stabilă. Piesele mecanice sunt lubrifiat și ajustat la starea optimă. Fiecare produs respectă standardele internaționale. Oferim si personalizare pentru a se potrivi cerințelor dumneavoastră specifice.

Serviciu post-vânzare

Oferim suport tehnic complet. Aceasta include ghidul de instalare și instruirea operatorului. Vei primi si tu consultanta intretinere pe viata. Suntem gata să trimitem ingineri în străinătate pentru asistență. Clienții pe termen lung primesc rezervă piese la pret de cost. Pentru asistență imediată, serviciul nostru online asigură rezolvarea rapidă a oricăror probleme.

Linia de formare a rulourilor de oțel cu o singură placă este o soluție de încredere și eficientă. Este conceput pentru producatori de panouri de acoperis si pereti. Tehnologia sa asigură un control fiabil și o structură puternică. Aceasta combinația oferă performanță constantă și produse de înaltă calitate. Mașina este rentabilă și adaptabilă. Ea se potrivește perfect atât în atelierele mici, cât și în liniile mari de producție. Pentru companiile care caută durabile, eficiente și echipament usor de intretinut, este alegerea ideala pentru constructia moderna.
