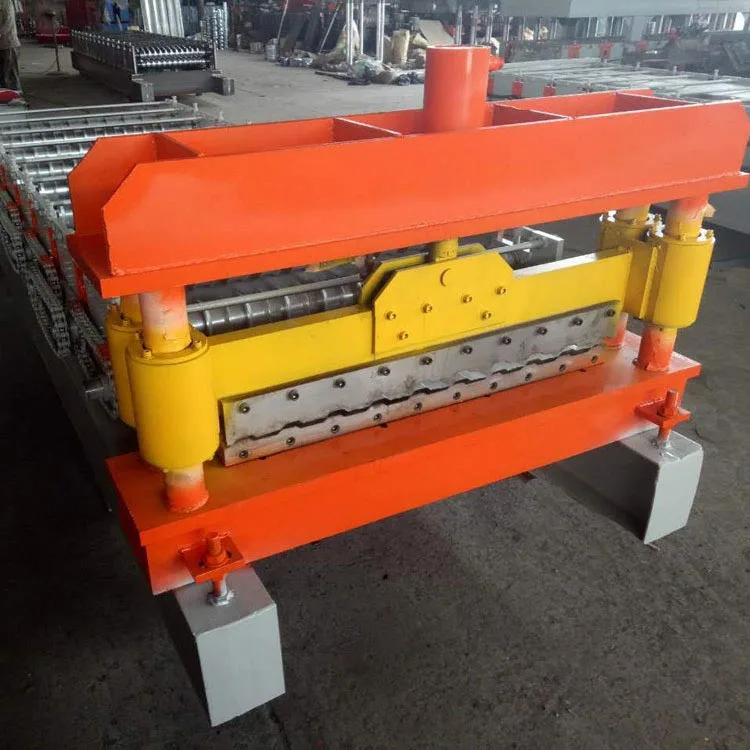

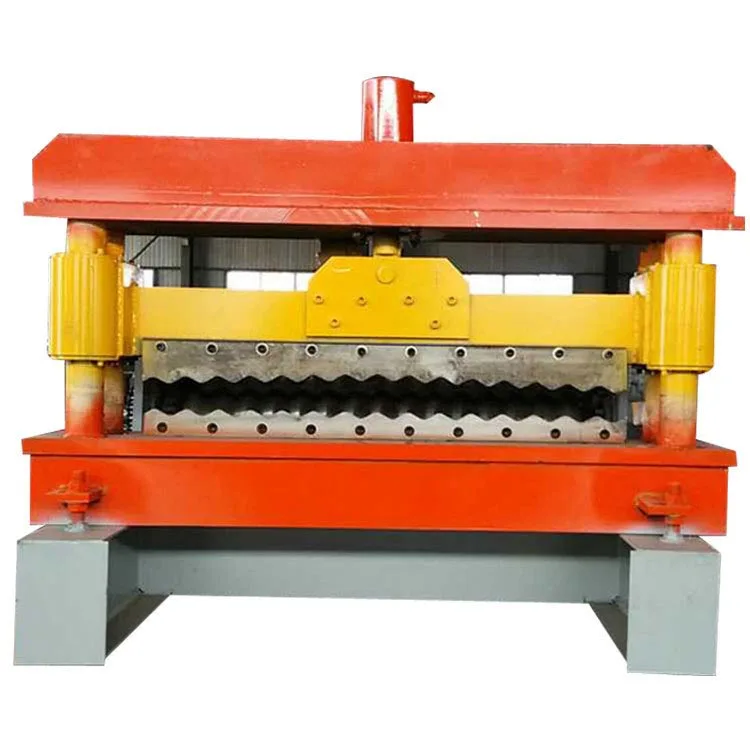

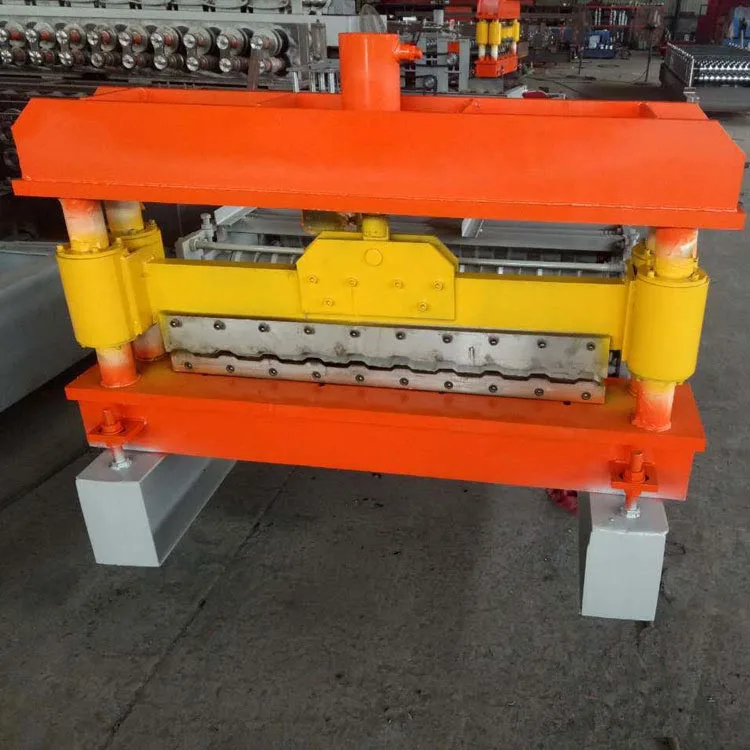

850 Mașină de format rulou de oțel ondulat

Introducere de produs

Mașina de formare a rulourilor din oțel ondulat de culoare 850 transformă bobine metalice brute, plate, cum ar fi galvanizate prevopsite oțel, aluminiu sau oțel inoxidabil — în profilul clasic ondulat de 850 de foi ondulate. Acest lucru se realizează într-o singură proces continuu, automatizat.

„850” din nume înseamnă, în general, că foaia finală are o lățime efectivă de acoperire de aproximativ 850 mm. Acesta este un profil popular și versatil utilizat pe scară largă pentru acoperișuri și placari.

Această mașină este mai mult decât o fostă; este un sistem complet. Aceasta sistemul integrează mai multe funcții. Efectuează derulare, nivelare de precizie și rulare. De asemenea, se descurcă tăiere și stivuire automată. Un PLC central controlează întregul proces. Sistemul este conceput pentru producători și furnizorii de materiale. Îndeplinește nevoia de producție ridicată. Acesta asigură o calitate constantă. Minimizează operaționalitatea timp de nefuncţionare.

Descriere detaliată

Această mașină de formare a rulourilor de oțel ondulat de culoare 850 unește mecanica robustă cu comenzile inteligente. Ei operarea progresează prin etape distincte. Fiecare etapă este orchestrată cu precizie.

A. Procesul de bază: formarea ruloului

Miezul mașinii este stația de rulare. Această stație conține o serie de role pereche. Fiecare rolă este sprijinit de un ax puternic. Fiecare set de role îndoaie progresiv banda în formă ondulată. Aceasta metoda de formare la rece evită întinderea sau subțierea metalului. De obicei, 12-18 sau mai multe etape asigură un profil care este atât precis dimensional cât și consistent.

B. Componentele sistemului integrat

Decoiler: Procesul de producție începe aici. Un decoiler de mare capacitate deține bobina mare de materie primă. Are un dorn motorizat și o frână pentru controlul derulării și menținerea tensiunii.

Ghidul de intrare și rulourile de ciupire formează punctul de intrare. Rolul lor este de a ghida banda metalica in nivelator si furniza puterea de conducere inițială.

Mașină de nivelare: metalul este făcut perfect plat înainte de formare. O mașină de nivelare folosește mai multe role pentru îndreptați materialul încolăcit. Acest lucru asigură că o foaie plată intră în prima, ceea ce este critic pentru produsul final calitate.

Cadru principal de formare prin rulare: Acest cadru puternic și greu are o sarcină principală: să susțină rigid toate stațiile de rulare de formare. Este construit pentru a rezista la forțe mari. Această construcție robustă asigură că toate componentele rămân aliniate perfect.

Sistem de tăiere: Există două tipuri principale:

Sistem Flying Cut-Off: Acest sistem este standard pentru lucrul de mare viteză. Cuțitul se potrivește cu viteza foii și face a tăiere precisă. Apoi se întoarce la punctul de plecare. Această mișcare sincronizată permite funcționarea continuă în linie.

Stație hidraulică și putere: Rolul său este de a furniza energie hidraulică. Acest lucru alimentează tăietorul și toate celelalte sisteme hidraulice componente în întreaga mașină.

Cabinet de control PLC și ecran tactil: Acesta este creierul mașinii. PLC-ul automatizează și coordonează toate componente. Ecranul tactil permite operatorilor să stabilească parametrii (cum ar fi lungimea foii și viteza), să monitorizeze mașina și depanați problemele. Adesea urmărește datele de producție.

Transportor de ieșire și stivuitor automat: stivuitorul automat transformă foile finite în stive ordonate, numărate. Această automatizare fără întreruperi permite fixarea și expedierea imediată. Procesul reduce semnificativ munca manuală păstrând în același timp finisajul produsului.

Scenarii de aplicare

Mașina de modelat rulou de oțel color ondulat 850 realizată de această mașină este un material de construcție fundamental. Ei sunt puternice, durabile și rentabile, făcându-le utile în multe domenii:

Clădiri industriale și comerciale: Acest produs este utilizat în mod obișnuit în clădiri industriale și comerciale. Acestea foile sunt un material ideal pentru acoperișuri și pereți. Sunt folosite în fabrici, depozite, ateliere și mari magazine. Foile sunt puternice și se pot întinde pe distanțe lungi.

Clădiri agricole: este potrivit pentru hambare, silozuri și alte structuri agricole, cu un profil care promovează scurgere eficientă a apei de ploaie.

Acoperișuri rezidențiale: Aceste foi sunt adesea folosite pentru case, șoproane și modele arhitecturale moderne. Acestea oferă a acoperiș care este atât durabil, cât și atractiv.

Structuri temporare: ideale pentru birouri de șantier, adăposturi temporare și garduri - datorită rapidității lor. instalare și durabilitate.

Proiecte de renovare: Folosit în mod obișnuit pentru a pune un acoperiș nou, de lungă durată, peste unul vechi existent.

Utilizări specializate: Aceste foi pot fi specificate pentru industrii specializate. Cu materiale precum aluminiu sau oțel inoxidabil și acoperiri adecvate, ele răspund nevoilor fabricilor de procesare chimică și alimentară.

Parametri cheie

Specificațiile pot varia în funcție de producător, dar o mașină tipică de înaltă performanță ar avea urmatorii parametri:

Care sunt avantajele acestui produs?

Dețineți avantajul competitiv cu Machine. Iată cum vă oferă această investiție un avantaj:

Eficiență ridicată și automatizare: Procesul este complet automatizat de la derulare până la stivuire. Un singur operator poate gestionați întreaga linie. Acest lucru are ca rezultat o producție masivă cu costuri foarte scăzute ale forței de muncă.

Calitate și consistență superioară a produsului: În primul rând, metalul este modelat în mai multe etape. Apoi, precizia noastră rulează termina lucrarea. Rezultatul: foi care sunt perfect uniforme și exact asemănătoare. Foile sunt lipsite de distorsiuni și deteriorarea suprafeței. Această calitate consistentă crește valoarea de piață a produsului final.

Flexibilitate remarcabilă: sculele cu schimbare rapidă vă permit să vă diversificați linia de produse cu o singură mașină. Faceți cunoștință cu orice piață cerere instantanee, cu un PLC care ajustează lungimea foii și ieșirea la comandă.

Economii semnificative de materiale: Procesul este foarte eficient. Prin inginerie de precizie, mașina elimină deșeuri din metode manuale astfel încât fiecare materie primă să fie folosită la maximum.

Durabilitate și întreținere redusă: folosim componente premium și role întărite, cromate. Acest robust construcția este construită pentru a rezista ani de serviciu cu foarte puțină întreținere.

Siguranță operațională îmbunătățită: dispozitivele de siguranță integrate și opririle de urgență protejează operatorii, în timp ce automatizarea limitează contactul lor cu piesele mobile. Împreună, aceste caracteristici stabilesc un loc de muncă mult mai sigur.

Rentabilitatea investiției (ROI) excelentă: obțineți o producție ridicată, costuri reduse cu forța de muncă, deșeuri minime și o calitate constantă. Acest lucru oferă o rentabilitate rapidă a investiției dvs. De asemenea, stabilește o bază pentru o rentabilitate puternică și de durată.

Detalii critice și caracteristici de design

În mașina de formare a rulourilor de oțel color ondulat 850, detaliile cheie modelează direct performanța, durabilitatea și calitatea produsului.

Design și fabricare role: rolele de formare sunt supuse unei călătorii precise. Începând ca oțel aliat de înaltă calitate, sunt prelucrate CNC, tratate termic pentru duritate extremă, apoi șlefuite de precizie și cromate. Acest lucru asigură rezistență superioară la uzură, o durată de viață lungă și un finisaj perfect, fără zgârieturi, pe tablă.

Ansamblu arbore și rulment: sunt utilizați arbori solidi din oțel de înaltă rezistență. Sunt combinate cu înaltă precizie, rulmenți cu role conice pentru sarcini grele. Acest design elimină deformarea sub sarcină. Asigură alinierea perfectă a rolei și rezistă la funcționare continuă.

Construcție robustă a cadrului principal: Cadrul principal este construit din plăci groase de oțel și complet sudate într-o singură, structură rigidă, care garantează o stabilitate de neclintit. Această stabilitate este crucială pentru menținerea preciziei în timpul procesul de formare.

Sistem de control avansat: la bază este un PLC și un HMI inteligente. Acest sistem permite monitorizarea proactivă a viteza și ieșirea, în timp ce instrumentele sale de diagnosticare vă ghidează către probleme, minimizând timpul de nefuncționare.

Precision Flying Cut System: Sistemul de tăiere servo-acționat sau hidraulic se sincronizează perfect cu mișcarea foii. Folosește mișcare ghidată, liniară pentru o tăietură pătrată și curată de fiecare dată. Acest lucru are ca rezultat bavuri minime.

Sisteme auxiliare: detaliile precum ghidajele reglabile ale derulatorului, controlul tensiunii și rolele care nu se zgârie. definiți o mașină bine proiectată.

Ușurință de întreținere: întreținerea este simplă. Punctele de unsoare sunt ușor accesibile, componentele se schimbă modular și o documentație clară vă ghidează în fiecare pas.
