Reclamă Mașină de formare la rece a plăcilor de gusset din oțel

Mașina de formare la rece a plăcilor de gusset de oțel de publicitate transformă benzile de oțel plane, încolăcite, într-un garnitură finită farfurii. Face acest lucru printr-un proces de formare la rece. Acesta este un proces extrem de eficient și precis. Este coloana vertebrală de fabricație modernă de ferme și cadre. Cu această mașină, producție dobândește consistență. De asemenea, câștigă viteză și calitate înaltă.

Cazuri de utilizare primară și aplicații

Producția mașinii de formare la rece a plăcilor cu gusset de oțel pentru publicitate este critică în mai multe sectoare.

Fabricarea de acoperișuri și podea: Aceasta este aplicația principală. Aici, plăcile de gusset se unesc cu lemnul individual membrii. Împreună, creează un cadru triunghiular puternic. Acest cadru distribuie eficient greutatea, oferind suport critic pentru acoperișuri și podele. Ele întăresc podelele. Ele sunt o componentă cheie în toate tipurile de cladiri.

Construcție cu cadru din lemn: Cadrele mari din lemn pentru clădiri și poduri folosesc plăci de gusset rezistente. Aceste plăci conectați grinzi și stâlpi. Ele creează structuri robuste, adesea expuse estetic.

Structuri prefabricate din lemn: Creșterea caselor prefabricate și modulare se bazează pe această tehnologie. Plăcile de gusset permit pentru asamblarea rapidă și precisă a panourilor de perete, casetelor de podea și secțiunilor de acoperiș într-o setare din fabrică.

Fabricarea paleților: paleții grei folosesc uneori plăci de gusset. Ele întăresc colțurile și îmbinările. Aceasta crește capacitatea portantă și durata de viață a paletului.

Mobilier și tâmplărie: mobilierul de înaltă rezistență, cum ar fi rafturile comerciale sau bancurile de lucru, poate folosi un gușon mai mic placi pentru armare.

Parametrii tehnici convenționali

Reclamă Specificațiile mașinii de formare la rece a plăcilor cu gusset din oțel pot varia în funcție de nevoile producătorului și ale clienților. Cu toate acestea, parametrii standard oferă o imagine clară a capacităților sale.

Material de prelucrare:

Tip: benzi de oțel laminate la rece cu conținut scăzut de carbon (SPCC, Q235) sau oțel galvanizat.

Grosime comună: 0,8 mm până la 2,0 mm. Unele modele grele manevrează până la 3,0 mm.

Lățimea bobinei: De obicei, de la 100 mm la 400 mm. Aceasta depinde de dimensiunea finală a plăcii.

Capacitatea de producție

Viteza de formare: 15 până la 40 de metri pe minut. Acest lucru se traduce printr-un număr mare de farfurii pe minut.

Producție: Poate produce mii de plăci pe schimb. Aceasta depinde de dimensiunea plăcii și de viteza.

Stația de formare

Număr de role: De obicei, între 10 și 20 de seturi de role de formare. Numărul depinde de designul plăcii complexitate.

Material role: oțel cromat cu conținut ridicat de carbon (GCr15) sau oțel pentru scule aliat. Acestea sunt întărite și măcinate într-o oglindă termina. Acest lucru asigură durabilitate și o suprafață netedă a produsului.

Sistemul de acționare

Putere: motorul principal este de obicei între 7,5 kW și 15 kW. Aceasta asigură cuplul necesar.

Transmisie: cutii de viteze întărite conectate printr-un arbore de transmisie rezistent. Acest lucru asigură că toate stațiile se rotesc perfect sincronizare.

Sistem de control

Tip: Controler logic programabil (PLC) cu ecran tactil cu interfață om-mașină (HMI).

Funcții: controlul vitezei, contorizarea producției, diagnosticarea defecțiunilor și monitorizarea sistemului.

Sistem de perforare

Metodă: O unitate de perforare hidraulică sau mecanică de înaltă precizie. Este integrat în linia de rulare.

Funcție: creează dinții unghiilor și orice găuri necesare în placă. Modelul este personalizat folosind un pumn și moare setată.

Sistem de tăiere

Tip: Sistem hidraulic sau servo de întrerupere a zborului.

Funcție: Decupează profilul format continuu în lungimi individuale precise. Lungimea de tăiere este programabil pe HMI.

Care sunt avantajele și caracteristicile acestei mașini?

Această mașină oferă avantaje semnificative față de metodele de fabricație învechite, cum ar fi perforarea manuală sau presa de franare cu o singura statie.

Eficiență ridicată a producției: Este un proces continuu. Mașina se desfășoară, formează, perfora și taie fără oprire. Aceasta are ca rezultat o producție masivă. Depășește cu mult orice metodă manuală sau semi-automată.

Consecvență și calitate superioară: Acest proces garantează consistența în fiecare placă de gusset. Asigură precizie forma, înălțimea dintelui și dimensiunile. Eroarea umană este eliminată. În cele din urmă, acest lucru devine mai puternic și mai fiabil structurilor.

Funcționare complet automatizată: Odată configurată și alimentată cu material spiralat, mașina funcționează automat. Este nevoie intervenția minimă a operatorului. De obicei, un operator poate gestiona mai multe mașini. Acest lucru economisește costurile cu forța de muncă.

Economii de material: Utilizarea benzilor de oțel încolăcit este foarte eficientă. Acesta generează foarte puțin deșeuri în comparație cu tăierea din tablă. Procesul este optimizat pentru a minimiza deșeurile. Acest lucru reduce costurile materiilor prime.

Cost operațional scăzut: Mașina de formare la rece a plăcilor cu gusset de oțel pentru publicitate este alimentată electric. Are puţine piese consumabile în afară de lubrifierea ocazională. Durabilitatea sa ridicată înseamnă o durată de viață lungă și scăzută costurile de întreținere pe unitate produsă.

Flexibilitate și personalizare: Mașina este proiectată pentru un profil de placă specific. Cu toate acestea, poate fi adaptat. De către schimbând rulourile de formare se pot realiza diferite forme. Schimbând seturile de poanson și matrițe, apar noi modele posibil. Acest lucru oferă producătorilor flexibilitate pentru a servi piețe diverse.

Siguranță sporită la locul de muncă: procesul este complet închis și automatizat. Formarea și perforarea de mare viteză sunt complet automatizat. Operatorii sunt separați fizic de aceste etape periculoase. Prin proiectare, această separare fizică reduce drastic riscul de accidente și răni.

Descrierea detaliată a mașinii și componentelor

Mașina este un sistem integrat. Combină mai multe chei componente.

1. Desfăşurare şi unitate de alimentare

Acesta este punctul de plecare. Acesta ține bobina grea de bandă de oțel. Aparatul folosește un dorn pentru a ține în siguranță bobină. Un mecanism de plată derulează apoi banda de metal. Procesul este neted și consistent. Un dispozitiv de tensionare este folosit de asemenea. Acest lucru asigură că bobina nu se derulează niciodată necontrolat.

2. Ghid de intrare și dispozitiv de nivelare

Banda de oțel din bobină poate avea bucle sau îndoituri ușoare. Această secțiune ghidează banda în mașină. Ea are adesea un set de role de nivelare. Aceste role aplatizează banda. Acest lucru asigură intrarea unui material perfect plat secțiunea de formare. Acest lucru este esențial pentru calitatea produsului final.

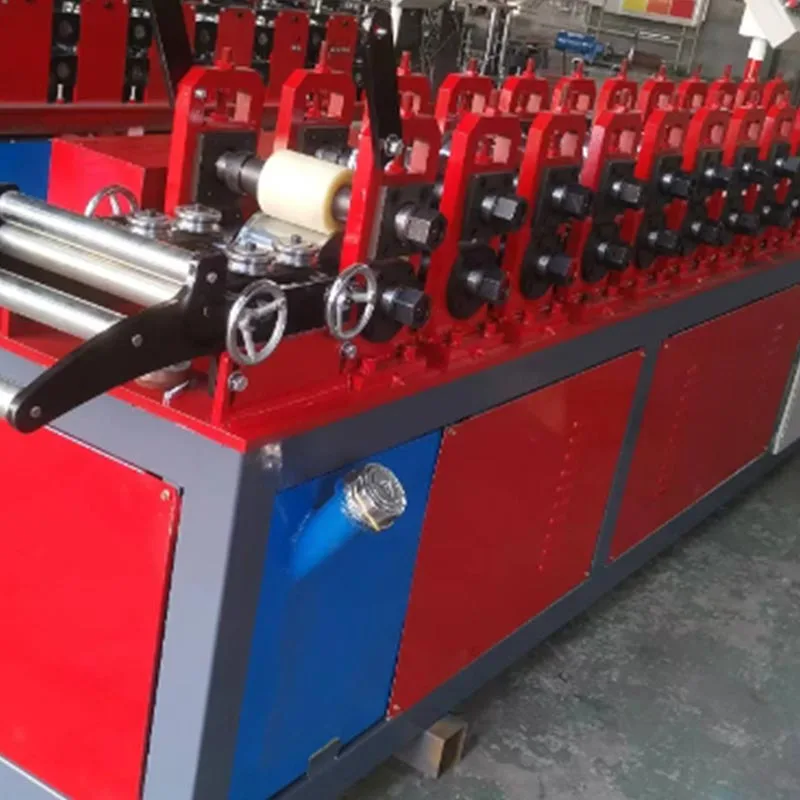

3. Stația principală de formare a rolei

Această secțiune este inima mașinii. Este o serie de standuri. Fiecare suport are role superioare și inferioare de precizie. The profilul rolelor se modifică la fiecare stație. Banda de metal este îndoită progresiv în forma sa finală, complexă.

4. Unitate de perforare integrată

Situată în interiorul sau imediat după stațiile de formare, această unitate creează caracteristicile definitorii ale plăcii. Un hidraulic pachetul de putere antrenează un cap de perforare. Se folosește un set de perforare și matriță proiectat la comandă. Într-una sau mai multe lovituri, lovește pumnul scoateți modelul dinților de unghii ascuțiți și proeminenti și orice găuri mari de serviciu. Sincronizarea cu mutarea banda este precisă.

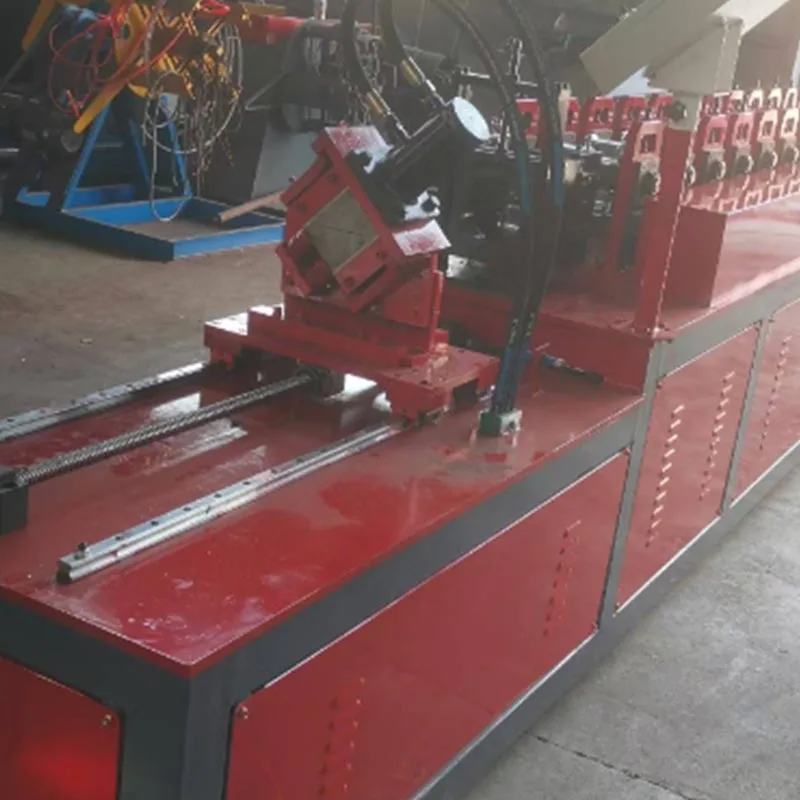

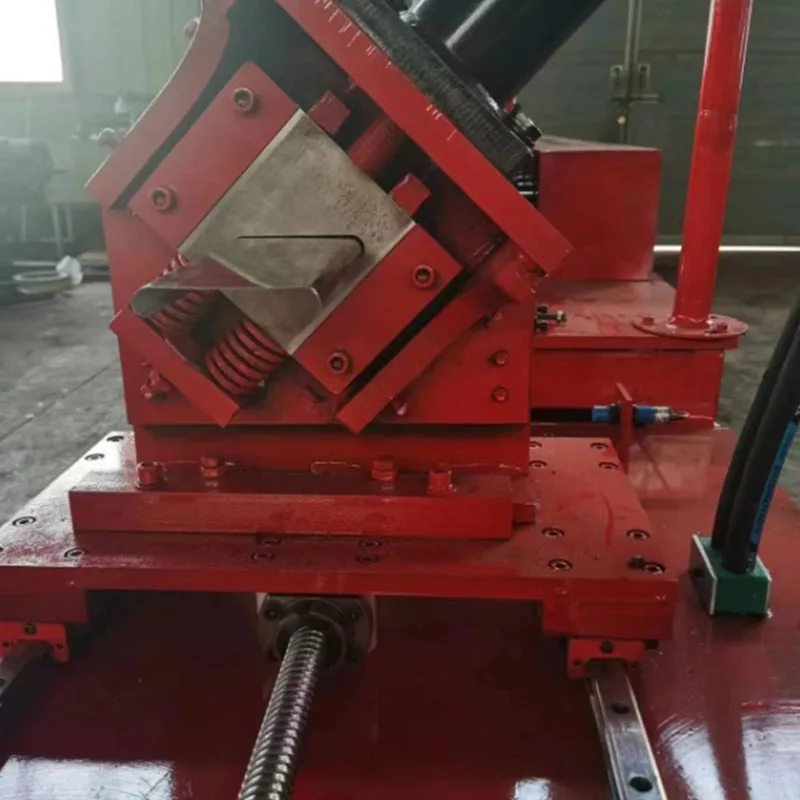

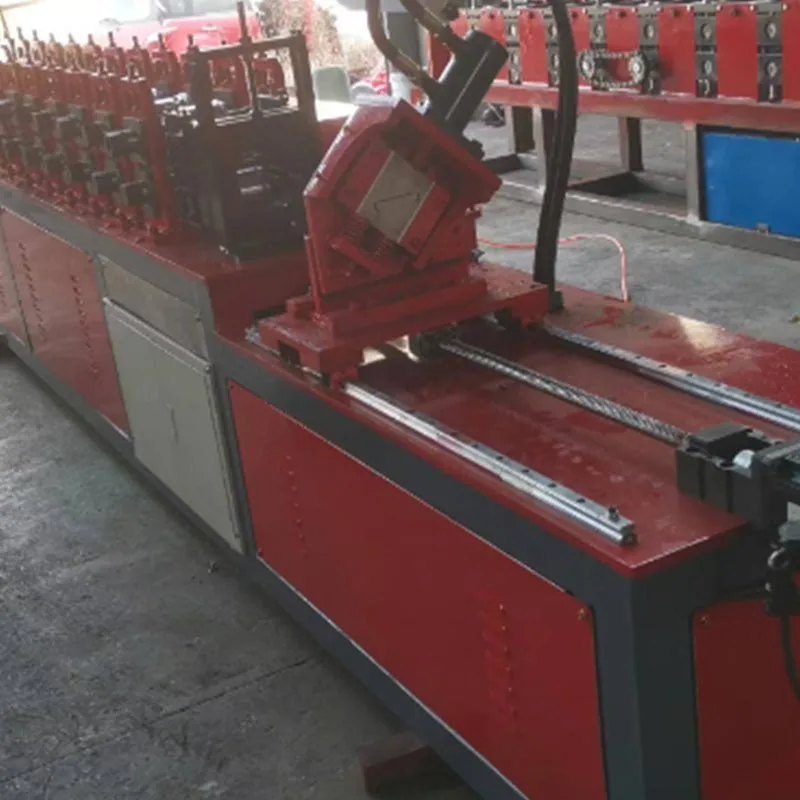

5. Sistem de întrerupere a zborului servo:

Profilul format și perforat este acum o panglică continuă. Sistemul de tăiere se fixează pe acest profil în mișcare. Ea se deplasează sincron cu profilul. O lamă hidraulică sau servo-acționată face apoi tăierea. Este curat și fără bavuri. Lungimea este prestabilită. După aceasta, clema se eliberează. Unitatea de tăiere revine apoi la pornire poziție. Această acțiune de tăiere „zburătoare” asigură că producția nu încetinește niciodată.

6. Cabinet de control și panou HMI

PLC-ul acționează ca creierul mașinii. Coordonează fiecare mișcare. Motorul de antrenare, unitatea de perforare și dispozitivul de tăiere sistemul funcționează în perfectă sincronizare. Îi urmează comenzile cu precizie.

Ecranul tactil HMI servește ca interfață centrală de control. Prin intermediul acestuia, operatorii introduc toate setările de producție, porniți sau opriți mașina și monitorizați sistemul pentru eventuale defecțiuni.

7. Transportor de ieșire

Un transportor scurt sau o masă de stivuire primește plăcile finite. Acest lucru permite o colectare îngrijită. Previne grămezi de la formare. De asemenea, protejează produsele finite de deteriorarea la ieșire.

Procesul fluxului de lucru de producție

Întreaga operațiune este un ciclu continuu. Este raționalizat pentru o eficiență maximă.

Pasul 1: Încărcare

Un operator încarcă o bobină de oțel nouă pe derulator. Capătul principal al benzii este apoi filetat. Se hrănește prin ghidul de intrare. Intră în primul set de role de formare.

Pasul 2: Configurare și programare

Operatorul introduce detaliile lucrării pe ecranul HMI. Aceasta include cantitatea de producție. Acesta include, de asemenea, lungimea de tăiere necesară pentru plăci.

Pasul 3: Inițierea procesului de formare

Motorul principal de antrenare pornește. Acesta trage banda de oțel din bobină. Banda trece prin ghidajul de intrare. Este turtite si pregatite pentru formare.

Pasul 4: Formarea progresivă a formei

Banda intră în primul stand de formare. Rulourile fac o îndoire inițială, blândă. Apoi trece la al doilea stand. Rulourile rafinează și mai mult forma. Acest proces se repetă la fiecare stație. Metalul plat se transformă treptat. Este nevoie de profilul final al plăcii de gusset. Materialul nu se întinde sau subțire.

Pasul 5: Perforarea simultană

Profilul parțial format ajunge la unitatea de perforare. Aparatul sincronizează o lovitură puternică de perforare. sute dinții de unghii sunt perforați într-o singură acțiune. Acest lucru se întâmplă în timp ce materialul se mișcă.

Pasul 6: Tăiere de precizie

Profilul complet format și perforat se deplasează în zona tăiată. Sistemul de tăiere zburătoare se fixează pe el. Ea se potrivește exact cu viteza profilului. Apoi face o tăietură precisă, pătrată. O placă de gusset finită cade pe transportor de ieșire.

Pasul 7: Repetare și colectare

Mașina continuă să funcționeze. Face o farfurie identică după alta. Plăcile finite se deplasează la capătul linie. Sunt gata pentru colectare. Plăcile sunt apoi gata pentru ambalare. Sunt expediate direct la ferme producatori.

Mașina de formare la rece a plăcilor cu gusset de oțel pentru publicitate este o capodopera a ingineriei industriale. Ea transformă o bobină simplă de oțel. Devine o componentă critică a construcției. Acest lucru se realizează cu de neegalat viteza. Oferă o precizie superioară. Funcționează cu o eficiență remarcabilă.

Pentru orice producător de ferme sau de cherestea, această mașină este mai mult decât un atu. Este o fundamentală cerința de a rămâne competitivă. Acesta garantează producția de conectori structurali siguri și fiabili. Ea asigură, de asemenea, că acestea sunt rentabile. Acești conectori sunt esențiali – ei ne ajută să ne construim lumea.
