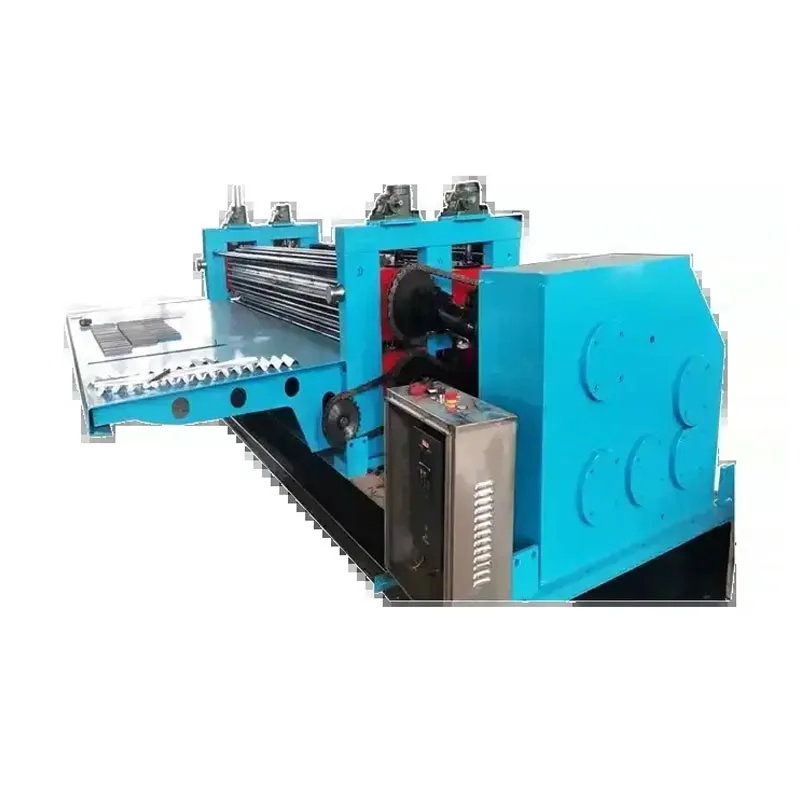

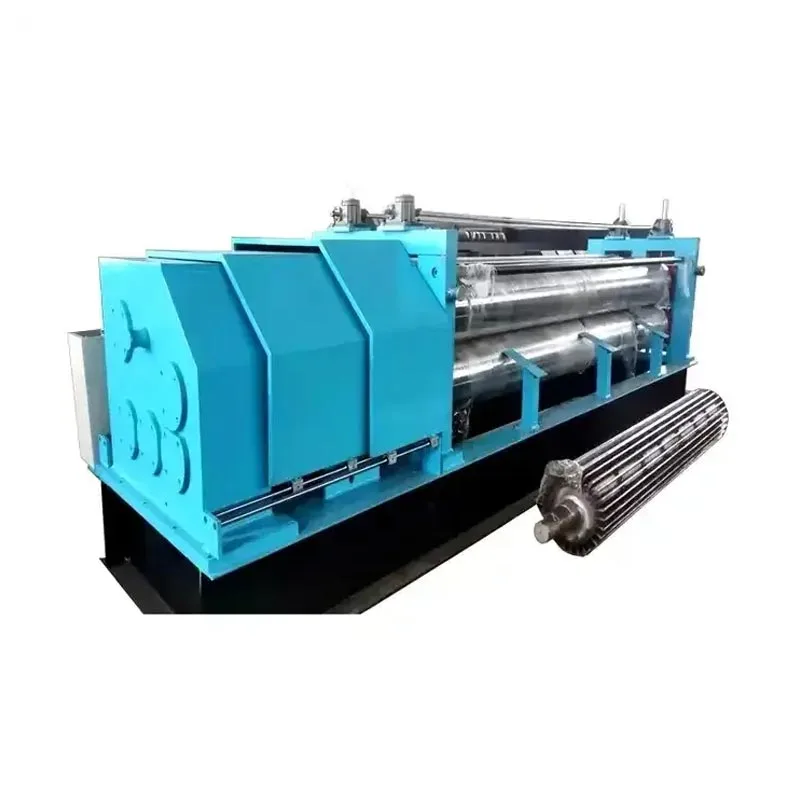

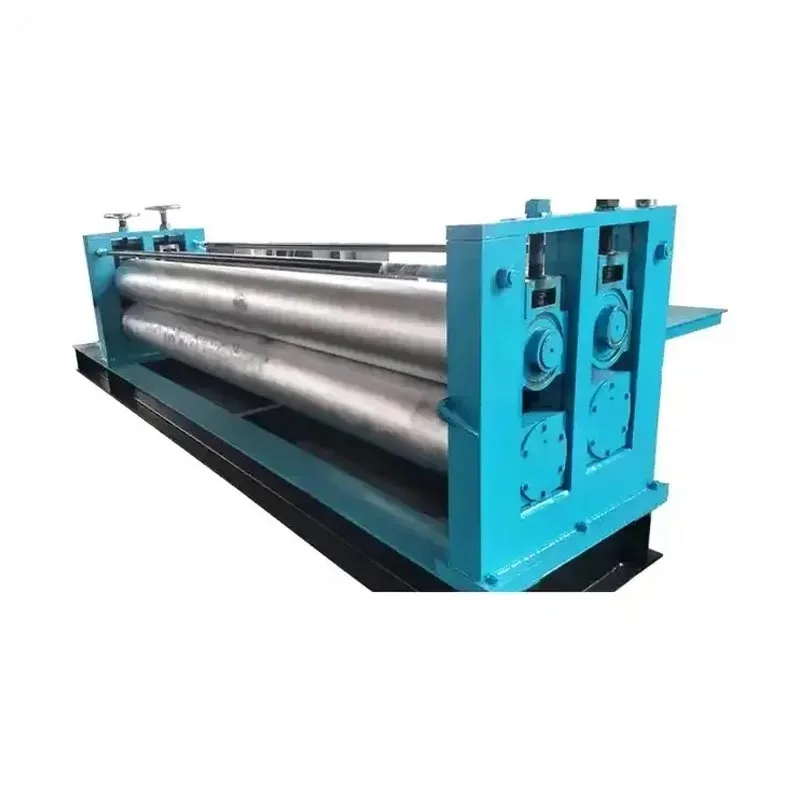

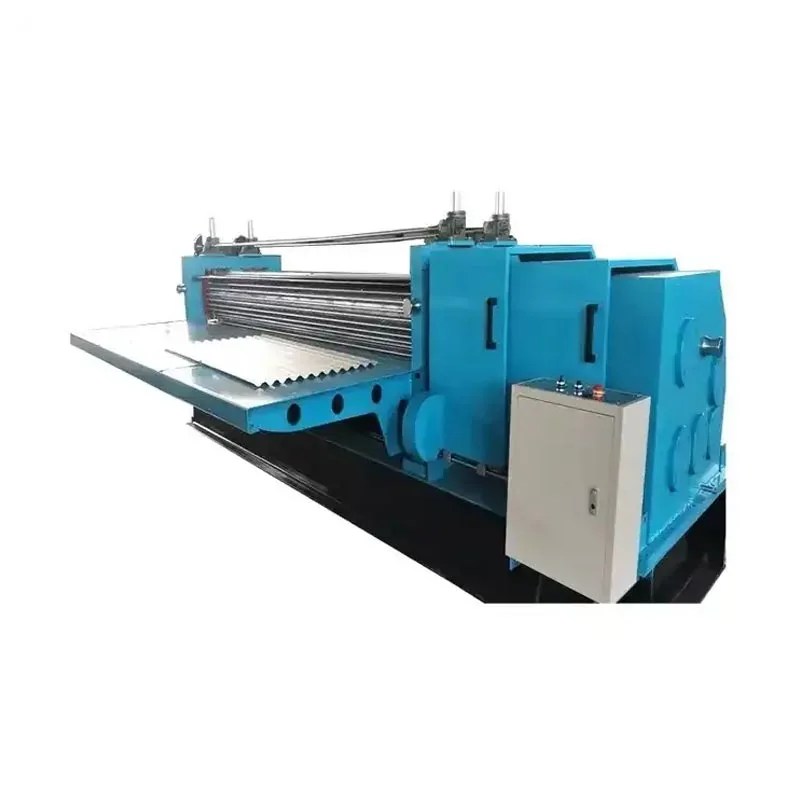

Masina de formare a foliilor ondulate cu baril orizontal

Mașina de formare a foliilor ondulate cu butoi orizontal este mai mult decât un simplu instrument de îndoire metal. Este un sistem de producție foarte sofisticat, integrat. Utilizează o metodă unică de aplicare a presiunii lateral, sau transversal. Aceasta este diferită de formarea longitudinală tradițională.

Procesul utilizează role și matrițe proiectate cu precizie. Acestea aplică forță pe lățimea benzii metalice pe măsură ce aceasta se alimentează prin. Această metodă creează panouri ondulate în mod continuu și la viteză mare. Panourile rezultate au precizie dimensională excepțională, un finisaj superior al suprafeței și rezistență structurală îmbunătățită.

Aceste mașini funcționează cu diferite bobine metalice. Exemplele includ oțel galvanizat, aluminiu, cupru și oțel acoperit cu culoare. Produsul principal este clasicul tabla ondulata. Această foaie are un model ondulat recurent. Acest design a fost o bază de construcție de peste un secol. Acesta elimină eficient apa și oferă rezistență. Metoda presiunii transversale îmbunătățește acest clasic produs prin creșterea calității și consistenței acestuia. Acest lucru oferă producătorilor un avantaj cheie pe piață. Este esențial pentru succesul lor în industria globală a materialelor de construcție.

Ce pași sunt necesari în procesul de turnare?

Mașina de formare a foliilor ondulate cu butoi orizontal combină ingineria mecanică, electrică control și precizie hidraulică. Întregul proces implică mai multe etape cheie:

A. Desfăşurare şi alimentare:

O bobină mare de tablă brută este plasată pe un decoiler. Un mecanism automat de alimentare ghidează apoi metalul în aparatul. Acest mecanism folosește un dorn hidraulic sau electric. Asigură o aprovizionare constantă cu material tensiune controlată.

B. Nivelare și ghidare:

Banda de metal trece mai întâi printr-o unitate de nivelare de precizie. Acest pas elimină orice bobine, îndoituri sau distorsiuni din materia primă. Se asigură că o foaie perfect plată intră în etapa următoare. Funcționează un sistem de ghidare a marginilor simultan. Menține banda aliniată lateral, prevenind deriva și asigurând formarea simetrică.

C. Pre-perforare și crestare (opțional):

Pentru foile care au nevoie de găuri sau orificii de ventilație, se poate adăuga o stație de perforare opțională. Funcționarea mașinii se integrează sisteme mecanice, electrice și hidraulice. Procesul de producție se desfășoară printr-o succesiune definită de etape:

D. Procesul de formare a miezului – Formarea sub presiune transversală

Această etapă este inima tehnologică a mașinii. Este definit de metoda noastră unică de presiune transversală.

Stații de formare cu role în etape: La fiecare stație de formare, banda de metal este modelată progresiv cu oțel călit role, cu fiecare set adâncind îndoirea până la obținerea profilului ondulat final.

Aplicarea presiunii transversale: Aceasta este diferența cheie: rolele și matrițele aplică un control lateral, presiune. Aceasta ghidează fluxul de metal pentru a reduce solicitarea longitudinală. Procedând astfel, abordează două probleme cheie: acesta minimizează „conservarea uleiului” (ondularea suprafeței) și previne întinderea marginilor care provoacă micro-fisuri.

E. Tăiere la lungime:

După ce foaia este complet formată, se deplasează în unitatea de tăiere. Mașinile moderne folosesc o tăietură de zbor de precizie sistem. Un servomotor sincronizează tăietorul cu foaia în mișcare. Acest lucru permite o tăiere curată, pătrată, la lungimea dorită fără a opri producția.

F. Ieșire și stivuire:

Foile finite sunt transportate la o stație automată de stivuire. Un controler logic programabil (PLC) gestionează numărarea și stivuirea, formând mănunchiuri îngrijite care sunt gata pentru legare și expediere.

Un computer central (PLC) și un ecran tactil (HMI) controlează întregul proces, permițând operatorilor să introducă setări precum lungimea și viteza în timp ce monitorizează performanța în timp real.

Scenarii de aplicare

Foile ondulate de la această mașină de formare a foliilor ondulate cu baril orizontal sunt foarte versatil. Sunt utilizate în multe industrii:

Acoperișuri și placari arhitecturale: Aceasta este cea mai comună utilizare. Foile oferă durabilitate, rezistență la intemperii și acoperișuri și pereți rentabili pentru case, magazine și fabrici.

Depozite și fabrici industriale: Foile sunt ideale pentru acoperirea unor suprafețe mari. Au un mare raport rezistență-greutate și intervale lungi. Sunt utilizate în fabrici de producție, depozite de depozitare și fermă cladiri.

Panouri sandwich compozite: Foile pot fi stratul interior sau exterior al panourilor sandwich izolate. Aceste panouri sunt utilizat în depozite frigorifice și clădiri cu climă controlată.

Elemente decorative și de fațadă: Foile provin din metale prevopsite sau de specialitate. Sunt folosite ca caracteristici de design pentru interioare si exterioare, adaugand textura si un aspect modern.

Adăposturi temporare și locuințe de ajutor în caz de dezastru: Un avantaj cheie este viteza de producție și ușurința de asamblare. Acest lucru permite instalarea rapidă a locuințelor de urgență atunci când este cel mai necesar.

Clădiri agricole: Aceste foi sunt excepțional de durabile și elimină eficient apa de ploaie. Acest lucru îi face ideali pentru hambare, hale de păsări și sere.

Container și construcție modulară: tablele ondulate servesc ca componente principale ale clădirii. Sunt obișnuiți construiți pereții și acoperișurile caselor de containere prefabricate și unităților modulare.

Parametrii tehnici

În timp ce parametrii specifici variază în funcție de producător și model, un carton ondulat orizontal standard de înaltă performanță Mașina de formare a foliilor de țiglă pentru acoperiș prezintă de obicei:

Avantaje cheie

Alegerea mașinii noastre de formare a foliilor ondulate cu butoi orizontal reprezintă o actualizare semnificativă de la metode mai vechi, transformându-vă producția și afacerea cu avantaje cheie:

Calitate superioară a suprafeței: metoda de formare a presiunii transversale reduce semnificativ solicitarea longitudinală, eliminând practic conservarea uleiului și păstrând finisajul curat al metalelor prevopsite sau acoperite. Aceasta rezultă într-un produs final mai plăcut din punct de vedere estetic.

Garantează potrivire perfectă și instalare ușoară: Fiecare foaie are dimensiuni identice și un profil consistent. Aceasta precizia eficientizează întregul proces de instalare la fața locului.

Eficiență ridicată a producției și automatizare: Funcționând continuu 24/7 cu o intervenție manuală minimă, procesul complet automatizat crește semnificativ producția și scade costurile cu forța de muncă.

Reducerea deșeurilor de material: formarea și tăierea cu precizie reduc la minimum deșeurile, în timp ce pre-poansonarea opțională elimină inexactitatea și risipa de găurire a panourilor finisate.

Rezistență mecanică sporită: procesul de formare transversală controlat întărește uniform metalul fără creând puncte slabe, rezultând un panou structural superior.

Flexibilitate operațională și schimbare rapidă: rețetele PLC stocate permit schimbări rapide. Puteți comuta rapid lungimi de foi, profile sau role, menținând timpul de oprire a producției la minimum.

Întreținere redusă și durată lungă de viață: Această mașină este construită cu componente de înaltă calitate, întărite și un dispozitiv robust structura. Este garantat să furnizeze ani de servicii grele. Necesită doar întreținere de bază, de rutină.

De ce ar trebui să cumpăr acest produs?

Performanța superioară provine din inginerie de precizie și construcție durabilă.

Cadru modular pentru utilizare grea

Cadrul este construit din plăci de oțel prelucrate, de înaltă toleranță. Designul său modular asigură perfectă, pe termen lung aliniament pentru toate stațiile. Această aliniere este vitală. Acesta garantează o calitate constantă a produsului și extinde viata masinii.

Role de formare a solului de precizie

Aceste role sunt inima mașinii. Sunt fabricate din oțel cu conținut ridicat de crom (GCr15). Fiecare rolă este tratat termic pentru rezistență. Apoi sunt șlefuite cu precizie. Multe sunt, de asemenea, placate sau nitrurate. Acest proces asigură durabilitate maximă și împiedică lipirea materialului de ele.

Sistem robust de arbore și rulmenți

Acest sistem este construit pentru cerințele mari de formare transversală. Utilizează arbori de înaltă rezistență și auto-aliniere rulmenti. Aceste componente suportă forțe radiale și axiale substanțiale. Acest suport robust asigură netedă, funcţionare neîntreruptă. De asemenea, rezistă la îndoire, chiar și sub sarcini mari.
