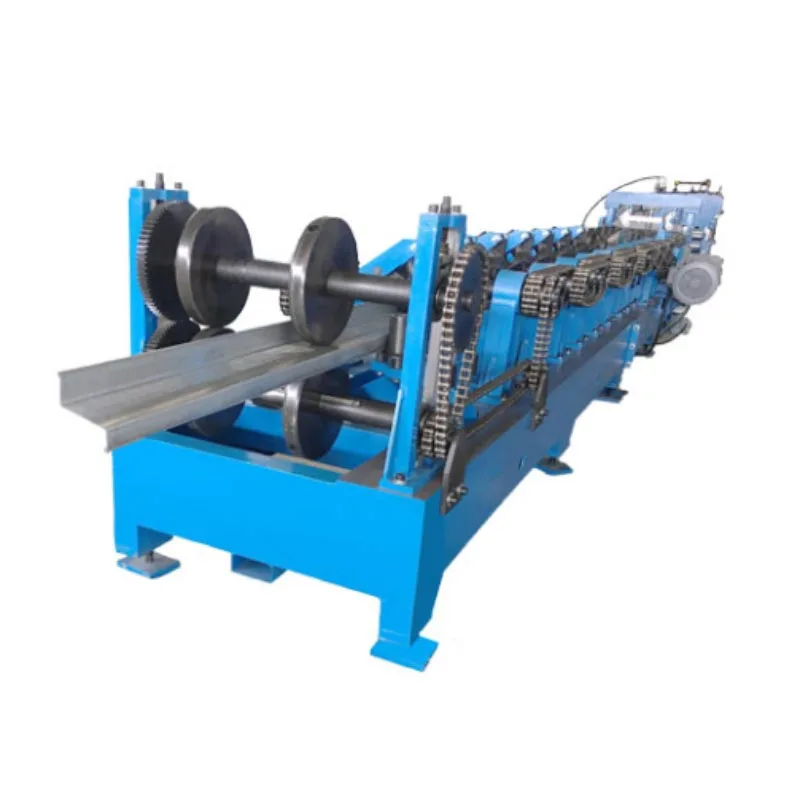

Mașină automată de format rulouri Z Pane

Aplicații primare și cazuri de utilizare

Panele Z sunt esențiale în construcția cadru de oțel. Mașina automată de formare rulouri Z Pane care le face este vitală pentru multe industrii.

Clădiri comerciale și industriale: Panele Z sunt cel mai frecvent utilizate pentru a susține acoperișurile și pereții de mari dimensiuni cladiri. Le veți găsi în depozite, fabrici, hangare de avioane și centre comerciale. Designul lor permite acestea să fie suprapuse. Acest lucru creează structuri puternice care se pot întinde pe distanțe lungi.

Clădiri agricole: sunt folosite în hambare, hale de depozitare și sere. Greutatea lor ușoară și rezistența ridicată sunt ideale pentru aceste structuri.

Ferme de energie solară: Structurile de montare a panourilor solare la scară largă se bazează în mare măsură pe pane Z. Mașina automată poate produceți pane lungi, cu lungime personalizată. Acest lucru reduce îmbinările la fața locului și accelerează instalarea.

Structuri de susținere: Sunt utilizate pentru etajele mezanin, cadre de platformă și ca suport pentru sistemele de tavane.

Proiecte de renovare și extindere: Capacitatea de a produce profile și lungimi personalizate face ca aceste mașini să fie perfecte pentru proiecte de modernizare.

Parametrii tehnici convenționali

Specificațiile mașinii automate de formare rulouri Z Pane variază în funcție de marcă, dar parametrii cheie sunt în mare parte aceiași.

Grosimea materialului: Prelucrează material de la 1,5 mm la 3,0 mm. Modelele grele pot suporta grosimi de până la 4,0 mm.

Lățimea materialului: lățimea bobinei de intrare variază de obicei între 900 mm și 1250 mm.

Înălțimea panei finite: înălțimea piciorului panei Z (dimensiunea „Z”) poate varia de la 100 mm la 300 mm.

Lățimea flanșei: Flanșele superioare și inferioare pot varia de la 50 mm la 90 mm.

Viteza de producție: aceasta este o măsură cheie. Vitezele variază de obicei între 15 și 30 de metri pe minut. Aceasta depinde de grosimea materialului și complexitatea profilului.

Capacitate de perforare: Mașina poate perfora găuri pentru șuruburi, găuri de serviciu și fante. Unitatea de perforare poate exercita o forță de 20 până la 50 de tone.

Sistem de control: Un controler logic programabil (PLC) centralizat și un ecran tactil cu interfață om-mașină (HMI). Acesta este creierul operației.

Sistem de antrenare: Servomotoare de înaltă precizie pentru unitățile de perforare și tăiere. Motoare AC robuste pentru deformare statii.

Sistem hidraulic: alimentează mecanismele de perforare și tăiere. Este proiectat pentru presiune ridicată și stabilitate.

Avantaje și beneficii cheie

Mașina automată de formare rulouri Z Pane este dramatic mai eficientă decât metodele manuale și semi-automate.

Eficiență ridicată a producției: este o operațiune continuă. Mașina produce pane finite într-o singură trecere. Acest lucru crește dramatic producția în comparație cu metodele tradiționale.

Precizie dimensională excepțională: Fiecare pană este identică. Aparatul creează piese perfect uniforme. Aceasta înseamnă totul merge bine împreună în timpul construcției.

Costuri reduse cu forța de muncă: Unul sau doi operatori pot gestiona întregul proces de producție. Aparatul automatizează cel mai mult sarcini intensive în muncă.

Deșeuri minime de materiale: Aparatul folosește bobină. Se taie la lungimi exacte. Sistemul reduce semnificativ material vechi. Acesta este un avantaj major față de utilizarea foilor pre-tăiate.

Flexibilitate operațională: PLC-ul poate stoca sute de profiluri de produse diferite. Schimbarea de la o dimensiune a panei Z la altul este rapid și ușor. Aceasta implică apelarea unui nou program pe HMI.

Procesare integrată: mașina efectuează mai multe operații simultan. Formează, lovește și taie în a ciclu unic, integrat, eliminând nevoia de stații separate.

Siguranță sporită: protejează operatorii cu piese mobile închise, apărătoare de siguranță și butoane de oprire de urgență.

Rezistență și calitate superioară: Procesul de formare la rece întărește oțelul, crescând astfel finalul rezistența produsului de-a lungul curbelor.

Componentele și funcțiile detaliate ale mașinii

A. Desfăşurător şi încărcător

Acesta este punctul de plecare. Un dorn rezistent ține bobina mare de oțel. Brațe hidraulice sau sistem cantilever ajuta la incarcarea bobinei. Un dorn automat se extinde pentru a prinde bobina din interior. O placă de decojire asigură bobina se alimentează fără probleme în mașină.

B. Ghid de alimentare și unitate de nivelare

Banda este mai întâi nivelată pentru a asigura planeitatea perfectă - o cerință care este fundamentală pentru calitatea finală.

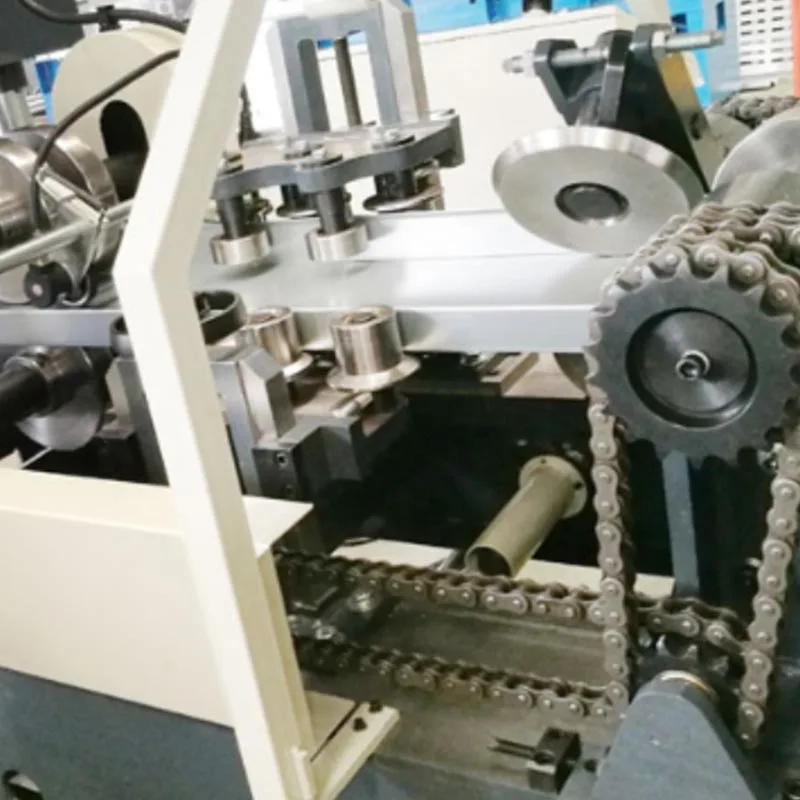

C. Stație de formare a rulourilor

Această stație este inima mașinii. Este construit dintr-o serie de matrițe cu role pereche pe suporturi robuste. Fiecare perechea îndoaie progresiv banda în forma Z finală. Numărul de standuri de formare poate varia. O mașină tipică are 16 până la 22 de standuri. Mai multe suporturi permit un proces de formare mai fin și mai precis. Acest lucru reduce stresul asupra material.

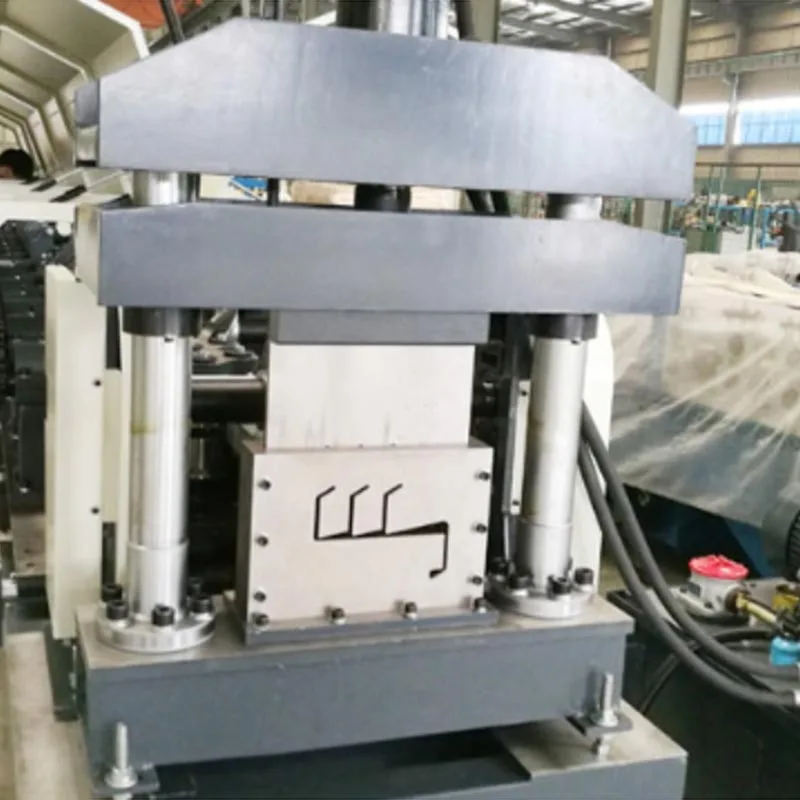

D. Unitate de perforare și tăiere

Această unitate este situată după stația de formare. Este antrenat de servomotoare de înaltă precizie.

Poansonare: O unitate hidraulică de perforare creează găuri în banda sau flanșa panei. Modelul de perforare este complet programabil: poate include caracteristici precum găuri rotunde, fante alungite sau forme personalizate.

Tăiere: Se folosește un sistem de tăiere zburătoare. Instrumentul de tăiere se mișcă sincron cu pana în mișcare. Face o tăiere curată, fără bavuri, fără a opri linia de producție. Lungimea de tăiere este programată în PLC cu mare precizie.

E. Sistem de control (PLC și HMI)

PLC-ul este creierul mașinii automate de formare a rulourilor Z Panne, care coordonează toate mișcările. Tot controlul operatorului are loc printr-un ecran tactil intuitiv (HMI) pentru introducerea unor parametri precum lungimea și modelele de găuri. Cu acest sistem, operarea este simplă și alimentată de diagnosticare încorporată.

F. Masa de ieșire și sistem de stivuire

Panele Z finisate sunt transportate din mașină. Un sistem automat de stivuire organizează panele în ordine mănunchiuri. Acest lucru le face ușor de manevrat, transportat și expediat la șantier.

Fluxul de lucru de producție pas cu pas

Întregul proces funcționează ca o singură secvență automată.

Încărcarea bobinei

O nouă bobină de oțel este încărcată pe decoiler folosind o macara rulantă sau un stivuitor. Mandrinul se extinde pentru a bloca bobina pe loc. Capătul principal este apoi introdus în unitatea de nivelare.

Nivelarea și alimentarea materialului

Banda trece printr-un set de role de nivelare. Aceste role aplică o presiune precisă pentru a elimina orice curbură de la înfăşurare. Banda acum plană este alimentată înainte în stația de formare a rolei.

Formare progresivă

Banda de oțel se deplasează prin fiecare suport al primului. Banda trece printr-o serie de stații de role. La fiecare stație, primește o îndoire precisă, evoluând progresiv dintr-o bandă plată într-o secțiune Z finisată. Aceasta formarea treptată protejează integritatea materialului.

Perforare și tăiere servomotor

Pana Z formată intră în unitatea de perforare și tăiere.

PLC-ul semnalează unității de perforare pentru a crea modelul de găuri programat. Găurile sunt făcute cu precizie exactă locații specificate.

În același timp, un sistem de tăiere zburătoare urmărește pana în mișcare. Odată ce lungimea prestabilită este atinsă, freza se fixează, se mișcă odată cu materialul și face o tăietură curată, pătrată. Apoi se întoarce la punctul său de pornire pentru următoarea bucată.

Ieșire și stivuire

Pana Z finită se deplasează de-a lungul transportorului de ieșire. Un stivuitor automat numără piesele și le grupează în pachete de o dimensiune stabilită. Un stivuitor este apoi folosit pentru a îndepărta pachetele finalizate.

Mașina automată de formare a rulourilor Z Pane este mai mult decât un simplu echipament din fabrică. Este un foarte sofisticat sistem de producție. Este automatizat, precis și eficient.

Pentru orice companie de construcții metalice, această mașină este o investiție strategică. Mărește capacitatea de producție și îmbunătățește calitatea produsului. De asemenea, reduce costurile operaționale și oferă flexibilitatea de a răspunde nevoilor diverse ale proiectelor.

Oferind componente fiabile, personalizate la cerere, această mașină oferă un avantaj decisiv în ritmul rapid de astăzi industria constructiilor. Este o piatră de temelie a infrastructurii moderne.
