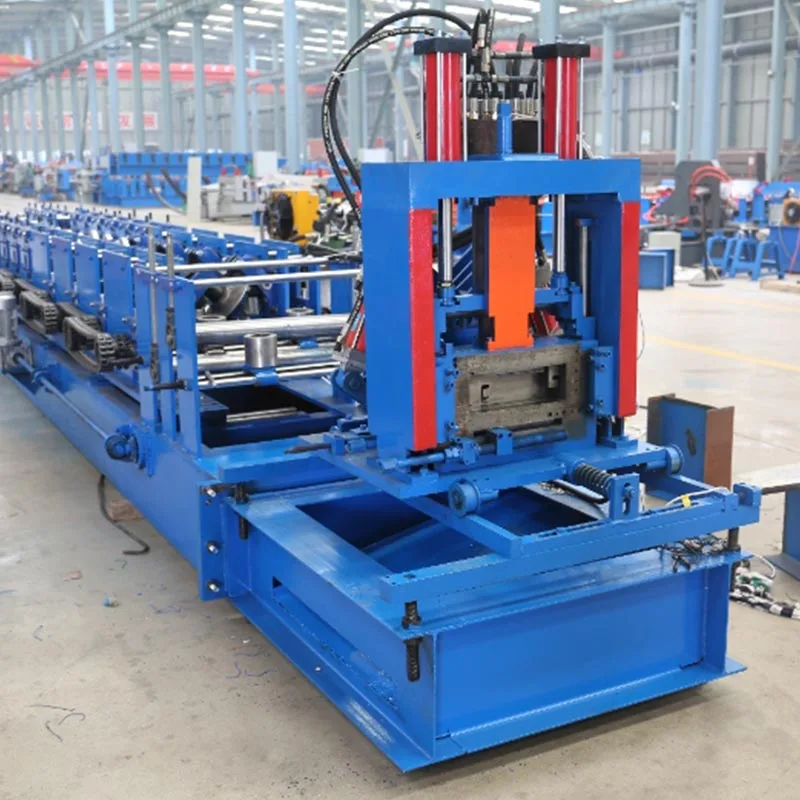

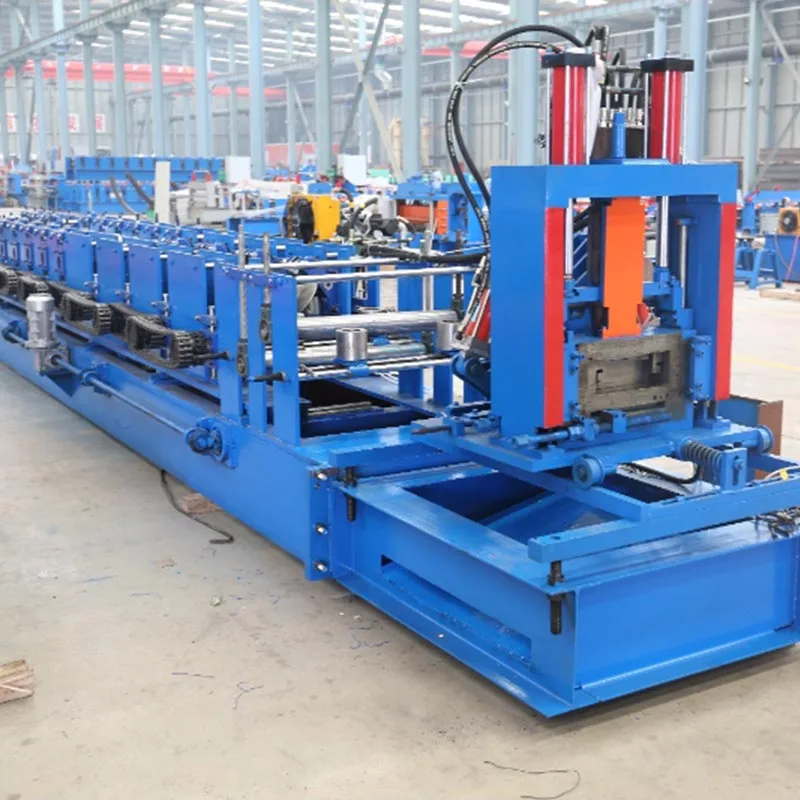

Mașină de format rulou de panne C

Mașina de formare rulouri C Pane funcționează printr-un proces de formare cu role. O bandă de oțel este îndoită de mai multe seturi de role. Banda se transformă încet într-o formă de „C”. În cele din urmă, este tăiat la lungimea necesară.

Această mașină este coloana vertebrală a construcției cadrului metalic. Permite rapid, rentabil producție. Creează elemente structurale consistente, de înaltă calitate. Mașina este esențială pentru multe industrii. Ei automatizarea ridicată și eficiența îl fac un instrument cheie. Producători de cadre din oțel, producători de construcții metalice și materiale toți furnizorii se bazează pe ea.

Descriere detaliată

Mașina de formare rulouri C Pane rulează un ciclu neted, automat. Fluxul său de lucru implică mai multe etape cheie.

A. Procesul de formare a rolei:

Derulare și îndreptare: O bobină de oțel este încărcată pe derulator. Banda trebuie să fie plată înainte de formare. A mașina de nivelare îl aplatizează. Acest pas asigură precizia panei.

Pre-perforare (Opțional, dar obișnuit): Banda plată trece adesea mai întâi printr-o unitate de perforare. Această unitate creează găuri, fante sau crestături precise. Aceste caracteristici fac asamblarea la fața locului mai rapidă și mai ușoară. Ele oferă căi pentru țevi, conducte și șuruburi.

Secțiunea de formare a rulourilor – Inima mașinii: Banda plată de oțel intră în această stație. Este progresiv modelat în profilul său final C. Multe seturi de role de sus și de jos ghidează acest proces. Fiecare set îndoaie oțelul a putin mai mult.

Primele câteva standuri creează coturile inițiale pentru cele două flanșe.

Standurile ulterioare adâncesc treptat banda și finalizează unghiurile flanșei.

Tăiere la lungime: Secțiunea C complet formată se deplasează la mecanismul de tăiere. Un „zburător” hidraulic sau servo-acționat sistemul de întrerupere este standard. Se mișcă cu pana, face o tăietură curată și apoi revine la poziția de pornire. Acest lucru permite o producție continuă fără oprire.

Ieșire și stivuire: Panele finite sunt transportate și stivuite automat. Acest lucru permite netedă, continuă producție.

B. Componente de bază:

Decoiler: Ține bobina de oțel.

Mașină de nivelare: Aplatizează banda de oțel.

Unitate de perforare: creează găuri sau crestături în banda plată.

Stații de formare cu role: suporturi multiple de role care modelează progresiv oțelul.

Sistem de tăiere servo: Realizează tăieturi curate, în unghi drept, cu servomotoare de precizie.

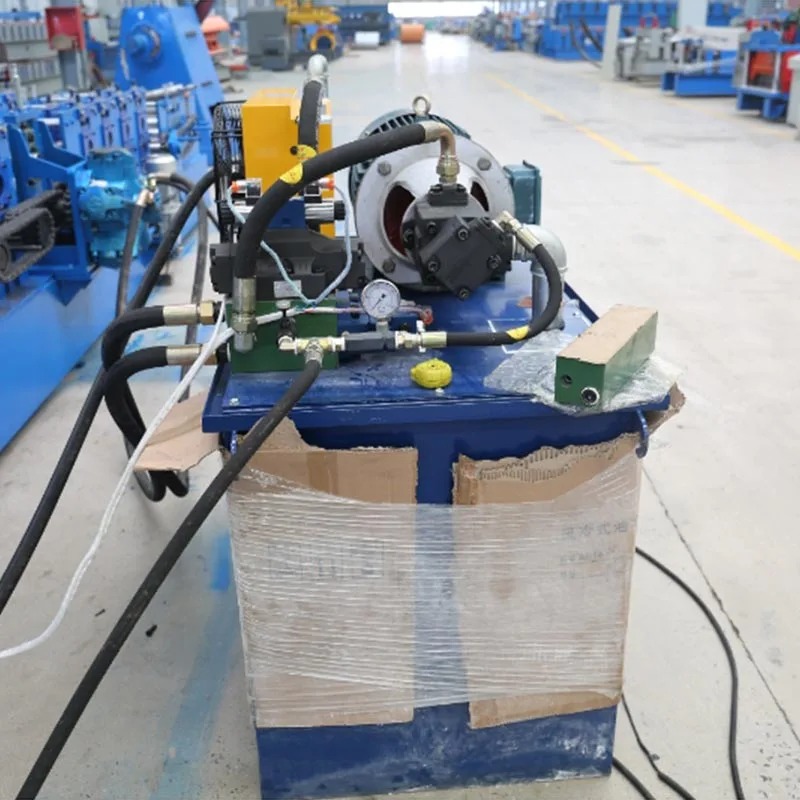

Pachet de putere hidraulică: Această unitate acționează ca inima mașinii, generând puterea constantă și fiabilă necesară pentru atat operatiile de stantare cat si de taiere.

Sistem de control PLC: Aceasta este unitatea centrală de control. Controlează toate funcțiile cu mare precizie. Operațiunea este simplu printr-un ecran tactil ușor de utilizat.

Transportor/Stivuitor de ieșire: transportă automat panele tăiate și le strânge ordonat în stive, simplificând sfârșitul liniei de producție.

Scenarii de aplicare

Mașinile de formare cu rulouri C Pane sunt o piatră de temelie a construcției moderne, servind oricărei aplicații în cazul în care sunt structurale puterea este primordială.

Clădiri metalice pre-inginerești (PEMB): Aceasta este utilizarea principală. Aparatul produce pane și brațe pt depozite, fabrici, hangare de avioane și clădiri comerciale mari.

Construcție comercială: Aceste pane oferă suport structural. Sunt componente cheie în acoperișurile și pereții structuri diverse, de la mall-uri și centre logistice până la mari complexe sportive.

Structură rezidențială din oțel: Pentru cadre rezidențiale din oțel de ecartament ușor (LGSF) în case și apartamente. Este un alternativă durabilă, rezistentă la termite, la lemn.

Sisteme de montare pentru energie solară: produce structurile de susținere pentru panouri solare montate la sol și pe acoperiș.

Structuri de seră: Produce elemente de sprijin drepte sau curbate pentru sere agricole mari.

Clădiri de containere și modulare: creează cadrul principal pentru unitățile de construcție prefabricate și portabile.

Sisteme de rafturi de depozitare: mașina este suficient de flexibilă pentru a produce componente de rafturi de depozitare. Acest lucru se realizează prin pur și simplu reconfigurandu-i setările.

Avantaje cheie

Consecvență și precizie excepționale: Procesul de formare cu role asigură că fiecare pană are o secțiune transversală identică, garantând o uniformitate perfectă. Acest lucru asigură integritatea structurală și simplifică asamblarea.

Reducere semnificativă a costurilor: mașina folosește oțel brut, care este mai economic. De asemenea, automatizare completă reduce drastic costurile cu forța de muncă și risipa de materiale. Costul per pană este mai mic.

Flexibilitate și personalizare: mașina poate fi ajustată rapid pentru a produce diferite dimensiuni de pană C. Pur și simplu schimbarea rolelor și actualizarea programului PLC, este gata pentru o nouă serie de producție. Modelele de perforare sunt complet personalizabil pentru orice proiect.

Conservarea rezistenței materialului: Procesul de formare la rece întărește oțelul la coturi. Asta face finala produs mai puternic și mai rigid. Chimia oțelului rămâne neschimbată.

Deșeuri minime: Procesul de formare cu role este foarte eficient din punct de vedere al materialului. Creează mult mai puține resturi în comparație cu metodele ca presa de franare.

Funcționare integrată: Sistemul combină toți pașii într-o singură linie fără sudură. Acest lucru reduce timpul de manipulare și elimină necesitatea mai multor mașini separate.

Parametrii tehnici

Notă: Multe mașini sunt proiectate pentru a fi reglabile, capabile să producă o gamă de dimensiuni de panne C prin schimbarea role și setări.

Avantaje cheie

O mașină de format rulouri C Pane oferă multe beneficii puternice. Este o alegere mai inteligentă decât cumpărarea de pane prefabricate sau folosind alte metode.

Eficiență ridicată: mașina poate funcționa non-stop, 24/7. Produce zeci de metri de pane finite în fiecare minut. Acest lucru vă crește considerabil capacitatea de producție.

Consistență excelentă: Fiecare pană produsă este identică. Această uniformitate este crucială pentru rezistența structurală. Ea de asemenea, face asamblarea la fața locului mai rapidă și mai ușoară.

Costuri mai mici: Aparatul economisește bani. Folosește oțel spiralat și este complet automatizat. Acest lucru reduce atât costurile cu forța de muncă, cât și deşeuri materiale. Costul dvs. pe unitate scade.

Flexibilitate mare: puteți schimba rapid dimensiunea panei. Schimbați pur și simplu rolele și actualizați setările PLC. Aceasta vă permite să rulați diferite dimensiuni de pane C cu întârziere minimă.

Produs mai puternic: Procesul de formare cu role întărește de fapt oțelul la coturi. Rezultatul este mai rigid, pane mai dur. Proprietățile chimice ale oțelului rămân neschimbate.

Mai puține deșeuri: Această metodă este foarte eficientă cu materiale. Creează mult mai puține deșeuri decât presa de frânare; presa metoda necesită semifabricate mai mari, rezultând mai multe decupaje.

Proces integrat: Întreaga linie de producție este integrată într-o singură funcționare. Acest lucru reduce timpul de manipulare și elimină necesitatea mai multor mașini separate.

Detalii și caracteristici importante

Adevărata valoare a unei mașini moderne de format rulouri C Pane este în detalii. Caracteristicile cheie îi definesc performanța, ușurință în utilizare și siguranță.

Role de calitate: Rolele sunt cele mai critice părți. Sunt fabricate din oțel pentru rulmenți de calitate superioară. Ei sunt tratat termic, astfel încât suprafața să devină tare și miezul să rămână dur. Acest lucru are ca rezultat o durată lungă de viață și rezistență excelentă la uzură.

Arborii și carcasele puternice: Fabricate din oțel aliat tratat termic, de înaltă rezistență, arborii sunt susținuți de robuste, carcase cu lagăr dublu. Această configurație previne îndoirea în timpul funcționării la viteză mare, ceea ce este vital pentru produs precizie.

Comenzi avansate: Un PLC central cu un ecran tactil permite operatorilor să controleze toți parametrii. Se pot seta date de producție, salvați rețetele lucrărilor și monitorizați în timp real starea și diagnosticarea mașinii.

Tehnologie Servo-Driven: Sistemele servo sunt comune la mașinile moderne. Sunt o alternativă precisă și liniștită la sisteme hidraulice. Servo-le sunt mai precise, mai eficiente din punct de vedere energetic și oferă un control superior.

Lubrifiere automată: Un sistem de lubrifiere central integrat este comun. Funcționează prin ungerea automată role și rulmenți la intervale de timp. Acest lucru reduce întreținerea manuală, reduce uzura și previne supraîncălzirea.

Siguranța pe primul loc: siguranța operatorului este un obiectiv central. Mașina are apărătoare integrate, mai multe butoane de oprire de urgență, si protectie la suprasarcina electrica.

Schimbare rapidă: puteți comuta rapid între dimensiunile panei. Operatorii pot face ajustări simplificate. Aceasta minimizează timpul de nefuncționare și crește eficiența generală.

Mașina de formare a rulourilor C Pane este o capodopera a ingineriei industriale. Se rotește o bobină de oțel simplă într-o componentă structurală vitală. Face acest lucru cu viteză, precizie și economie remarcabile. Rolul său în modernul nostru lumea este uriașă, de la construirea de complexe industriale până la sprijinirea fermelor solare. Pentru orice afacere de construcții metalice, asta mașina este o investiție strategică. Stimulează productivitatea, calitatea și avantajul competitiv.
