Mașină de încadrare triunghiulară din oțel ușor

Mașina de încadrare din oțel ușor triunghiular transformă bobine plate de oțel galvanizat în precise, de înaltă rezistență profile triunghiulare. Acest proces este rapid, eficient și extrem de automatizat. Produsul de ieșire este critic componentă în construcția modernă. Este deosebit de vital pentru sistemele de tavane suspendate și pentru compartimentarea gips-cartonului.

Această mașină este piatra de temelie a construcției moderne și ușoare. Se înlocuiește materiale tradiționale precum lemnul. Oferă consistență, rezistență și durabilitate superioare.

Descriere detaliată

În esență, mașina de încadrare din oțel ușor triunghiular este un sistem de formare cu role. Este format din mai multe chei posturile care lucrează în succesiune. O bobină de oțel este alimentată în mașină. O serie de role motorizate apoi treptat modelează metalul. Rolele îndoaie oțelul pas cu pas până formează un profil triunghiular perfect, închis.

Folosind un proces de formare la rece care nu necesită nici căldură, nici sudură, mașina produce un continuu, grindă triunghiulară de înaltă rezistență cu profil uniform. Capacitatea sa de a fi adaptată la diferite dimensiuni și specificațiile îl fac excepțional de versatil.

Componentele cheie ale mașinii

Derulator / Derulator: Această unitate ține și derulează o bobină mare de oțel brut, introducându-l fără probleme în mașină. An sistemul de frânare integrat menține tensiunea reglată pe tot parcursul procesului de derulare.

Ghid de intrare: Această secțiune asigură că banda de oțel este aliniată corect pe măsură ce intră în stațiile de formare, astfel încât se poate obține un produs final consistent.

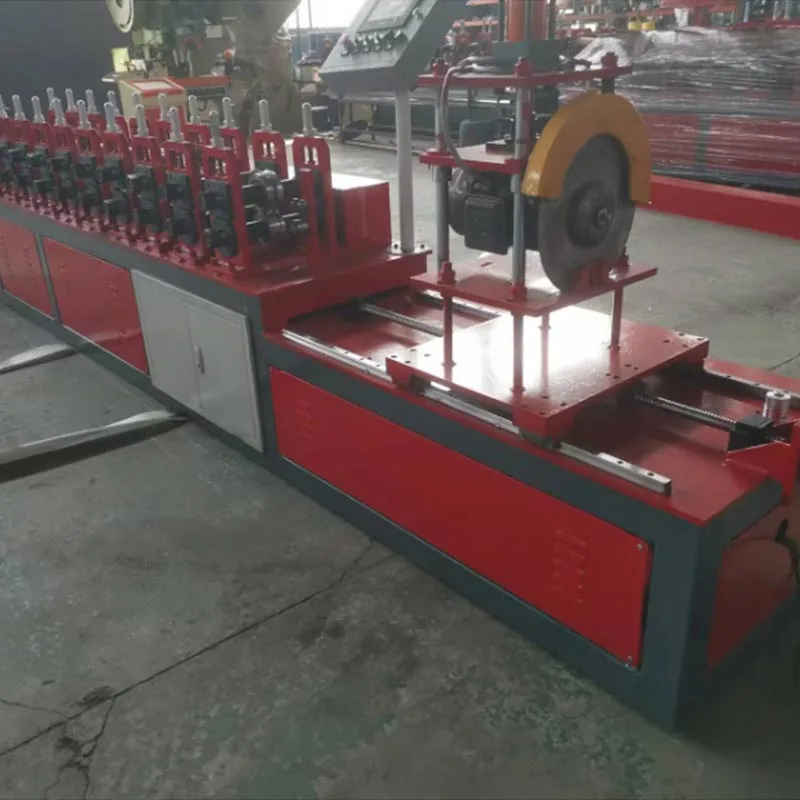

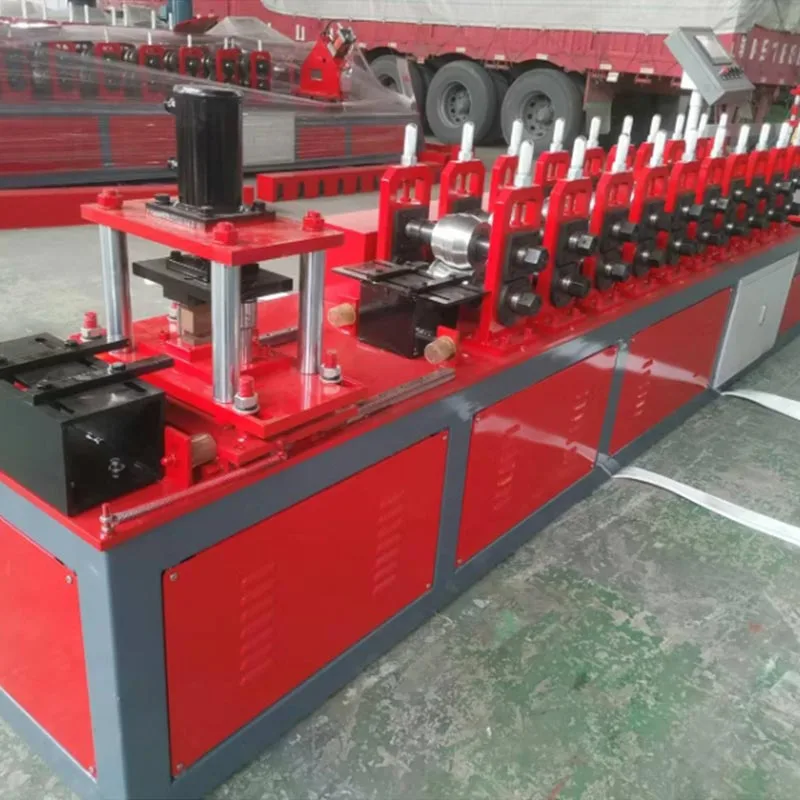

Stații de formare cu role: un proces de îndoire progresiv, pas cu pas, ghidează materialul prin fiecare stație. Fiecare stația contribuie la o îndoire minoră, iar aceste deformații cumulative transformă în mod constant banda plată într-o etanșare. profil triunghiular.

Unitate de perforare și crestare (Opțional, dar comun): Multe mașini includ o stație de perforare. Această unitate poate perfora orificii sau creați crestături în profil la intervale stabilite. Aceste caracteristici sunt pentru montare, cablare sau îmbinare secțiuni la fața locului.

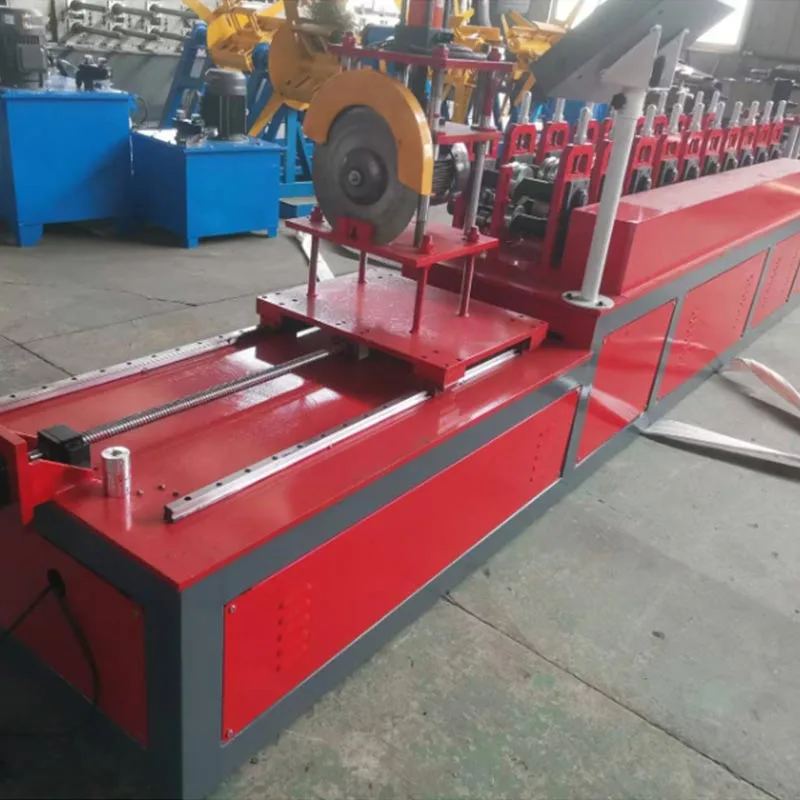

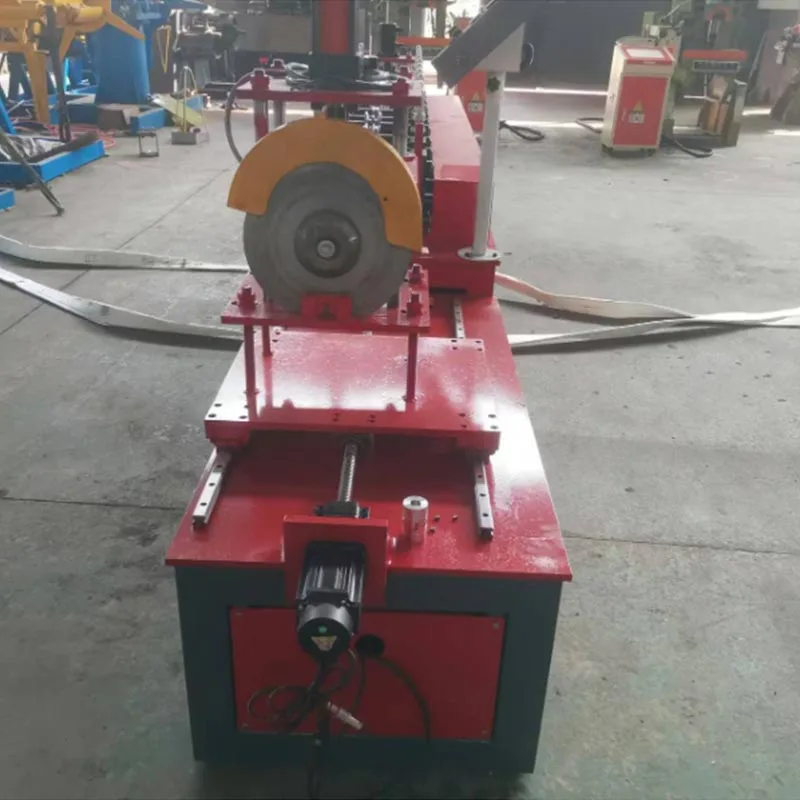

Sistem de tăiere: După ce profilul este complet format, acesta trebuie tăiat la lungime. Un sistem de întrerupere a zborului este standard. Se mișcă cu profilul în mișcare continuă. Realizează o tăiere precisă fără a opri producția linie. Acest lucru asigură o eficiență ridicată.

Tabel de ieșire / Tabel de epuizare: Ca etapă finală a liniei, această stație colectează triunghiul tăiat la lungime profile și include de obicei un sistem automat de stivuire pentru manipulare și ambalare simplificate.

Sistem de control: Un panou modern PLC (controller logic programabil) și HMI (interfață om-mașină) rulează întregul operare. Operatorii pot seta aici parametri precum viteza de producție și lungimea tăierii. Sistemul asigură precizie și repetabilitate.

Avantajele utilizării mașinii

Această mașină de încadrare triunghiulară ușoară din oțel oferă avantaje clare față de metodele convenționale, producând mai mult produs eficient si robust.

1. Eficiență ridicată a producției:

Mașina funcționează continuu. Poate produce zeci de metri de produs finit pe minut. Această viteză departe depășește fabricarea manuală sau frânarea presei. Îndeplinește cerințele de volum mare ale proiectelor mari de construcții.

2. Consecvență și calitate excepționale:

Fiecare piesa produsa este identica. Procesul de formare cu role elimină eroarea umană. Precizia dimensională a rame triunghiulare este extrem de înaltă. Această consistență simplifică instalarea pe șantier. Se reduce risipă și reprelucrare.

3. Rezistența și durabilitatea materialului:

Procesul de formare la rece întărește oțelul. Acest lucru îi crește rezistența de-a lungul curbelor. Rezultatul profilul triunghiular este o formă structurală în mod natural rigidă. Oferă o capacitate portantă și rezistență excelente la slăbire.

4. Costuri reduse cu forța de muncă:

Procesul este extrem de automatizat. Funcționează doar cu un echipaj schelet de unul sau doi, ceea ce duce la o forță de muncă mult mai mică cheltuieli.

5. Flexibilitate și personalizare:

Mașinile pot fi personalizate. Ele pot produce diferite dimensiuni de triunghiuri. Se pot ocupa de diferite materiale grosimi. Modelele de perforare pot fi modificate cu ușurință prin PLC. Acest lucru permite unei mașini să servească mai multe linii de produse.

6. Deșeuri de materiale minime:

Procesul folosește o bobină continuă. Sistemul de tăiere zburătoare optimizează lungimile de tăiere. Acest lucru are ca rezultat foarte puține resturi material în comparație cu procesele de alimentare cu foi.

7. Finisaj superior al produsului:

Menținând acoperirea galvanizată nedeteriorată, acest proces non-invaziv oferă un produs excelent rezistenta la coroziune, gata de utilizare imediata fara nici un tratament secundar.

Materii prime:

Tipul de material: oțel galvanizat (SGCC, DX51D etc.), aluminiu sau alte benzi de oțel maleabil.

Grosimea materialului: de obicei variază de la 0,4 mm la 1,2 mm.

Lățimea bobinei: Depinde de dimensiunea finală a profilului, de obicei între 60 mm și 200 mm.

Greutatea bobinei: Pana la 3.000 - 5.000 kg, in functie de capacitatea derulator

Produs finit:

Forma profilului: Triunghiular închis (adesea cu margini cu flanșe pentru stabilitate)

Lungimea laterală: Dimensiunile comune sunt 20x20mm, 25x25mm, 30x30mm, până la 60x60mm.

Viteza de producție: 15 până la 40 de metri pe minut.

Specificațiile mașinii:

Stații de formare: 12 până la 18 stații sunt comune pentru o formă precisă și netedă.

Puterea motorului de antrenare: variază de la 7,5 kW la 15 kW, în funcție de dimensiune și viteză.

Sistem de control: PLC cu ecran tactil color (HMI).

Precizie de tăiere: ±0,5 mm până la ±1,0 mm.

Care este procesul de producție pentru această mașină?

Funcționarea unei mașini de încadrare din oțel ușor triunghiular este un proces sistematic și eficient, extrem de automatizat.

Încărcarea materialelor.

Un stivuitor plasează o bobină mare de oțel galvanizat pe derulator. Operatorul filet marginea anterioară a bobină în ghidajul de intrare.

Threading și configurare.

Mașina este trecută prin ghidajele inițiale și în prima stație de formare. Operatorul introduce parametrii doriti pe panoul de control. Acestea includ viteza de producție și lungimea de tăiere.

Formarea rulourilor.

Motorul principal de antrenare pornește. Banda de metal se alimentează prin stațiile de formare, unde o progresie de îndoirile induse de role creează treptat o formare de margine în sus, culminând cu o formă definită de „U”. În cele din urmă, acesta se închide într-un profil triunghiular strâns, blocat.

Perforare/crestare (dacă este echipat).

După ce profilul este complet format, acesta trece prin unitatea de perforare. Unitatea este sincronizată cu profilul mișcarea. Perforează găuri sau crestături la intervale pre-programate.

Tăiere la lungime.

Profilul triunghiular continuu ajunge la unitatea de tăiere. Un senzor detectează poziția profilului. Zborul sistemul de tăiere se fixează pe profil. Se mișcă cu el. Un ferăstrău sau o foarfecă realizează o tăietură curată, pătrată. Cutterul atunci revine la poziția de pornire pentru următorul ciclu.

Ieșire și stivuire.

Piesele tăiate se deplasează de-a lungul mesei de ieșire. Acestea sunt stivuite sau transportate automat într-o zonă de colectare. The operatorul împachetează produsele finite în pachete pentru expediere.

Care sunt principalele cazuri de utilizare pentru acest produs?

Cadrele triunghiulare produse de această mașină sunt fundamentale în construcția modernă interioare.

1. Sisteme de tavane suspendate (grile T-Bar):

Aceasta este cea mai comună aplicație. Cadrele triunghiulare servesc ca elemente principale sau elemente secundare în a grilă de tavan suspendat. Acestea oferă cadrul puternic și nivelat care ține panourile de tavan, plăci sau scânduri. Lor rezistența împiedică lăsarea plafonului în timp.

2. Încadrarea partiției de gips-carton:

Ele sunt folosite ca punte orizontală sau noggins între montante verticale în cadre de perete. Acest lucru adaugă rigiditate la perete. De asemenea, oferă un suport sigur pentru atașarea foilor de gips-carton.

3. Sisteme de suport HVAC:

Proiectate ca canale de sprijin robuste pentru conductele și conductele HVAC, integritatea lor structurală și estetica curată oferă acestea au o dublă utilitate, făcându-le ideale pentru aplicații expuse în spații plen comerciale.

4. Managementul cablurilor și suportul pentru conducte:

Atât în tavan, cât și în pereți, aceste canale oferă o modalitate sigură și organizată de a ruta cablurile electrice, fire și conducte.

5. Caracteristici decorative ale peretelui și tavanului:

Profilele precise permit designerilor să creeze modele de tavan și pereți stratificate sau în trepte. Ele servesc ca nevăzute coloana vertebrală, permițând crearea unei estetici interioare complexe.

6. Aplicații structurale din oțel de ecartament ușor:

Aceste profile servesc, de asemenea, ca pane sau brațe ușoare, valorificând raportul lor ridicat rezistență-greutate în mici structuri metalice.

Această mașină de încadrare din oțel ușor triunghiular este un sistem de producție de precizie. Transformă oțelul brut într-un nucleu structural componentă. Procesul este excepțional de rapid, precis și de încredere.
Avantajele sunt clare. Acestea includ producție ridicată, calitate constantă și economii de costuri operaționale. Rezultatul produsul, cadrul triunghiular din oțel ușor, este indispensabil. Este coloana vertebrală nevăzută a siguranței, durabilei și moderne spatii interioare. De la clădiri de birouri și spitale până la centre comerciale și case rezidențiale, impactul acestei mașini este peste tot deasupra capetelor noastre și între zidurile noastre.
